ROHM Semiconductor评估板BD9G500EFJ使用BD9G500EFJ- la从48V输入电压输出5V。BD9G500EFJ-LA的输入电压从7V到76V，输出电压可配置从1V到0.97 × VIN V与外部电阻。工作频率可在100kHz和650kHz之间配置，外部电阻连接到RT引脚。这是一个电流模式控制DC/DC变换器，提供快速瞬态响应性能和简单的相位补偿设置。内置功能包括可变软启动功能，防止启动时涌流。其他功能包括UVLO (Under Voltage Lock Out)， TSD (Thermal Shutdown Detection)， OVP (overvoltage Protection)， OCP (Over Current Protection)和OVDIS (overvoltage Discharge)。

特性

• 使用BD9G500EFJ-LA从48V输入电压输出5V

• BD9G500EFJ-LA的输入电压为7V ~ 76V，输出电压可外接配置为1V ~ 0.97 × VIN V
  电阻

• 这是一个电流模式控制的DC/DC变换器，提供快速瞬态响应性能和
  简单的相位补偿设置

• 工作频率可在100kHz和650kHz之间配置，外部电阻连接到RT引脚

• 内置功能包括可变软启动功能，可防止启动时涌流，UVLO (Under Voltage Lock Out)， TSD (Thermal Shutdown Detection)， OVP (overvoltage Protection)， OCP (Over current Protection)和OVDIS (overvoltage Discharge)

应用程序

• 工业设备

• FA电源

• 通信设备

• 电池管理系统(BMS)

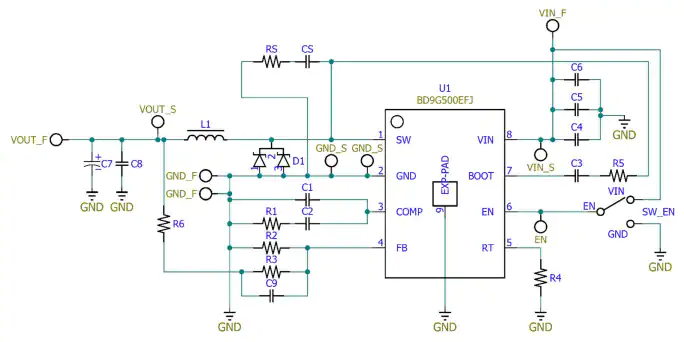

EVK示意图
