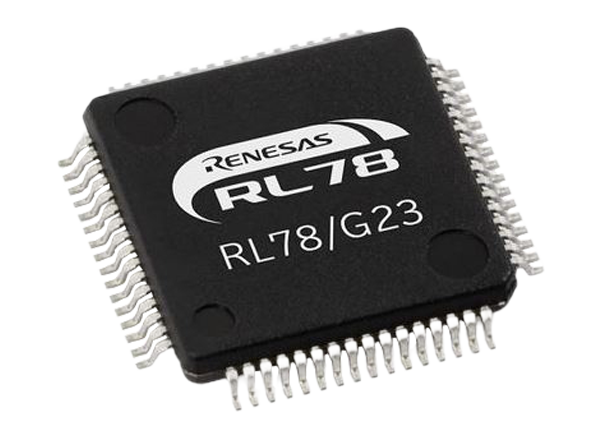

瑞萨电子RL78/G23低功耗微处理器具有44μA/MHz的CPU运行特性，在停止4KB SRAM保留时功耗为210nA，功耗低。该mcu具有小睡模式音序器，可显著降低间歇运行期间的功耗。RL78/G23组具有宽的工作电压范围1.6V至5.5V，最高可达32MHz。它们还具有广泛的封装引脚数从30引脚到128引脚和高达768KB的闪存。除了增强的模拟和安全功能，它还集成了逻辑和事件链路控制器(ELCL)和RL78系列中的第一个电容触摸传感单元(CTSU2L)。还为RL78/G23提供了一个丰富的开发环境，包括一个快速原型板。该板允许编写和调试程序与一个易于使用的GUI，只需连接USB线缆和智能配置器，而不需要任何额外的工具。RL78/G23与现有的RL78系列兼容，可以无缝替换，使其适用于广泛的应用，从家用电器和消费电子产品到工业设备。

特性

• CPU RL78核，最大32MHz

• 高达768kB的闪存和48kB的SRAM

• 内存SRAM达到。48KB，程序Flash高达768KB

• 8KB数据闪存存储数据，如在EEPROM

• 可从30引脚到128引脚封装

• 工作电压范围宽，1.6V至5.5V

• 增强型电容传感单元(CTSU2L)

• 16位Timer (ch) x 16, 8位Timer, Watchdog Timer (ch) x 1,32位Interval Timer x 1 ch

• PWM输出x 14

• 12位A/D转换器(ch) x 26, 8位D/A转换器(ch) x 2，比较器x 2

• 片上振荡器频率(MHz)高速可达32MHz

• 中速可达4MHz

• 低速32.768千赫

• 小睡模式定序器

• 逻辑,活动链接控制器

• 其他:RTC，上电复位，低电压检测

• 大量的包选择(LQFP, QFN, LGA, BGA, WLCSP)

应用程序

• 通用的

• 使用者应用程序

• 家电

• 工业自动化

• 楼宇自动化

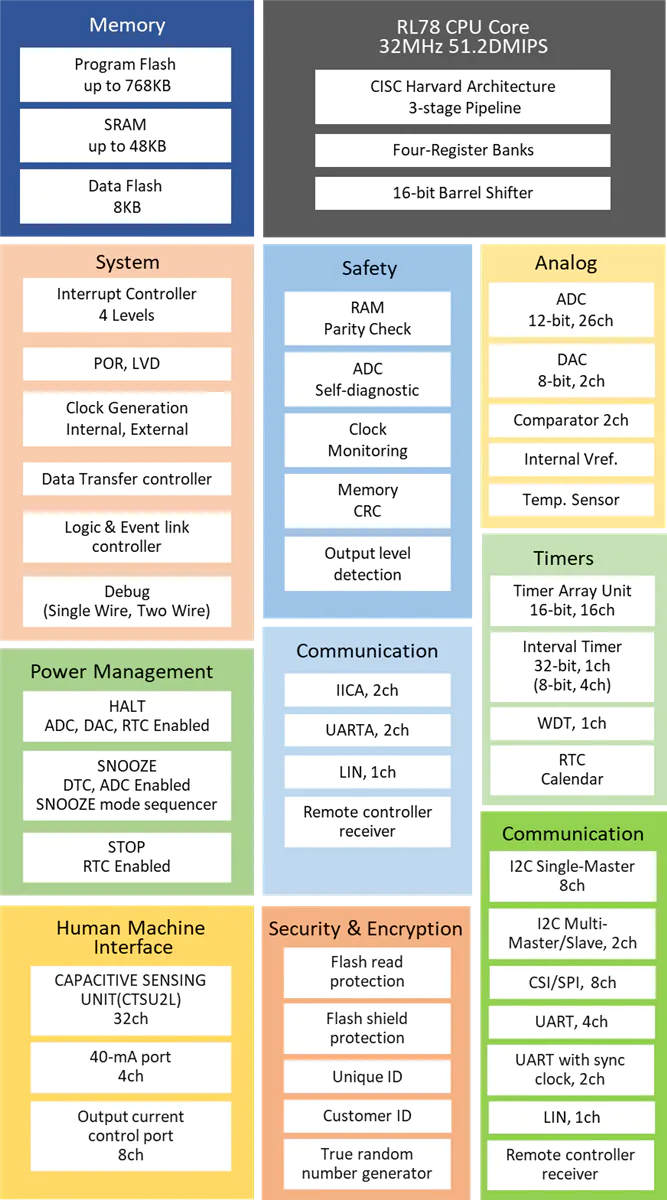

框图
