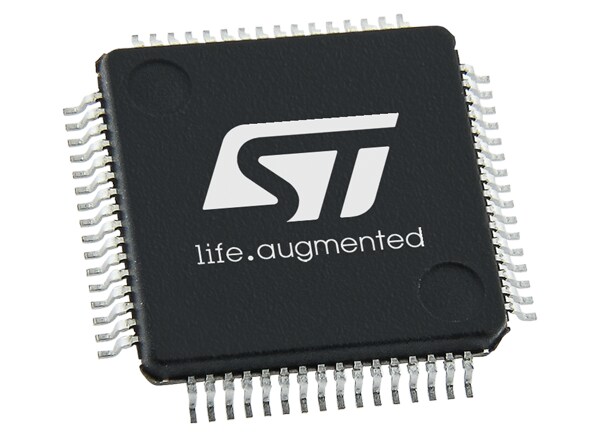

意法半导体L9963E多电池检测装置平衡IC是一种锂离子电池监测和保护芯片，用于高可靠性的汽车应用和能源存储系统。最多可监控14个堆叠电池单元，以满足48V和更高电压系统的要求。每个电池的电压测量精度高，芯片上的库仑计数电流。该设备最多可以监控7个ntc。信息通过SPI通信或隔离接口传输。多个L9963E以菊花链形式连接，通过变压器隔离接口与一台主机处理器通信，具有高速、低电磁干扰、远距离、可靠的数据传输特点。

在正常和低功耗模式下(静音平衡)都提供了带有可编程通道选择的被动平衡。平衡可以根据内部定时器中断自动终止。9个gpio集成用于外部监测和控制。意法半导体L9963E具有一套全面的故障检测和通知功能，以满足安全标准的要求。

特性

• AEC-Q100合格

• 串联测量4到14个细胞，样品之间的去同步延迟为0μs

• 支持也母线连接，而不改变细胞的结果

• 库仑计数器支持封装在点火开关状态下的过电流检测

• 完全同步的电流和电压样品

• 焊接后，在[-40°C至+105°C] T(j)范围内，16位电压ADC [0.5V至4.3V]范围内最大误差±2mV

• 2.66Mbps隔离串行通信与再生缓冲器，支持双接入环

• 在一个链中，第1个设备和第31个设备的转换开始之间的延迟小于4

• 在使用8个L9963E和L9963T收发器的系统中，转换和读取96个cell的时间少于4ms

• 在使用15个L9963E和L9963T收发器的系统中转换和读取210个cell的时间少于8ms

• 在使用31个L9963E和L9963T收发器的系统中，转换和读取434个cell的时间少于16ms

• 同时支持基于XFMR和CAP的隔离

• 在正常和静音平衡模式下，每个电池的内部平衡电流均为200mA

• 执行循环唤醒测量的可能性

• 手动/定时平衡，在多个通道同时;内部/外部平衡

• 完全冗余的细胞测量路径，与ADC交换，增强安全性和柔软的家庭功能

• 提供自动故障验证的智能诊断程序

• 通过SPI Global Status Word (GSW)和专用故障线路冗余故障通知

• 两个5V稳压器支持外部负载连接25mA (VCOM)和50mA (VTREF)电流能力

• 9个gpio，多达7个模拟输入，用于NTC传感

• 强大的热插拔性能。每个单元不需要并行的Zeners

• 完全符合ISO26262, ASIL-D系统

应用程序

• 汽车

• 48V和高压电池组

• 备份储能系统和UPS

• 电动自行车,e-scooters

• 便携式和半便携式设备

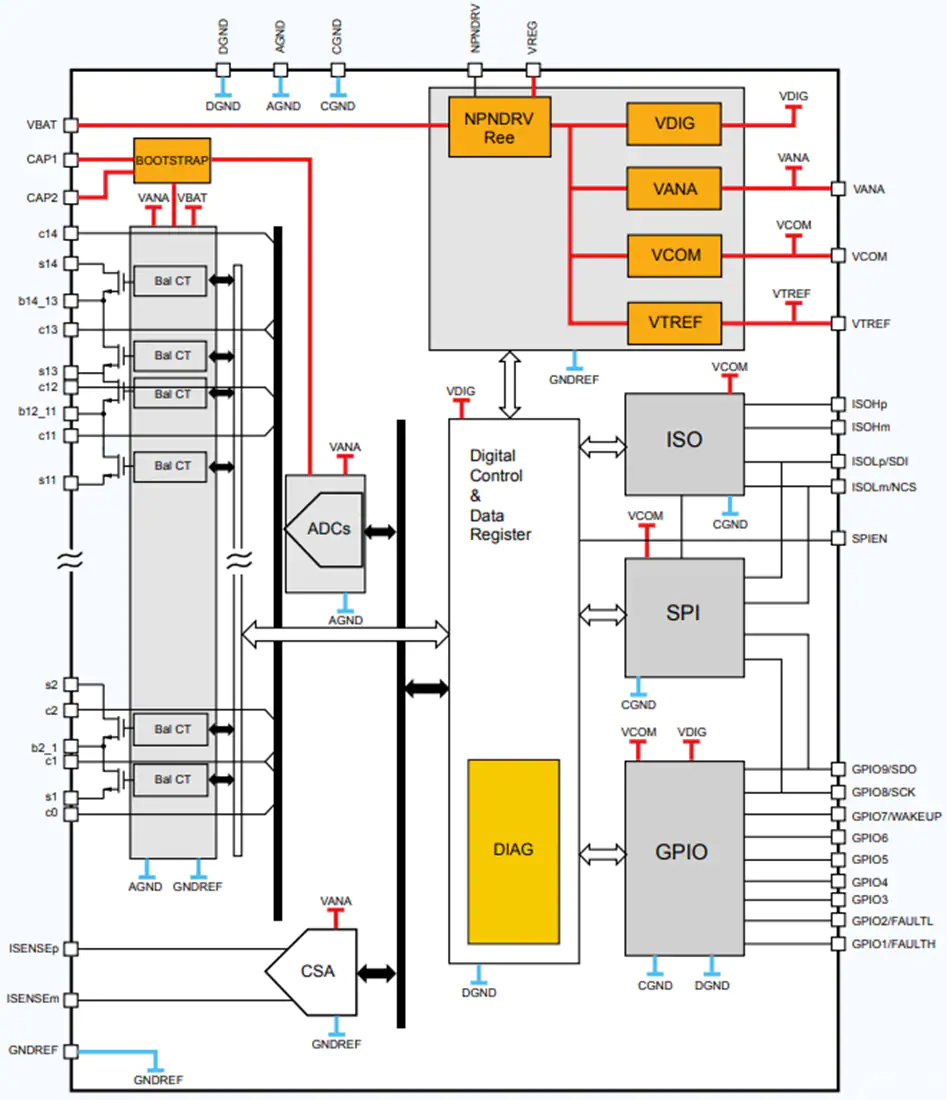

框图
