德州仪器LM74500-Q1反向极性保护控制器是一款符合汽车AEC Q100标准的控制器，与外部n通道MOSFET一起工作，作为低损耗反向极性保护解决方案。3.2V到65V的宽供电输入范围允许控制许多流行的直流母线电压，如12V, 24V，和48V汽车电池系统。3.2V输入电压支持特别适合汽车系统中严酷的冷曲柄要求。该设备可以承受和保护负载从负电源电压下降到-65V。LM74500-Q1没有反向电流阻塞，适用于负载的输入反向极性保护，可以潜在地将能量返回到输入电源，如车身控制模块电机负载。

德州仪器LM74500-Q1控制器为外部n通道MOSFET提供电荷泵门驱动。LM74500-Q1的高电压等级有助于简化汽车ISO7637保护系统的设计。在使能引脚低的情况下，控制器是关闭的，并吸取大约1µA的电流，因此当进入睡眠模式时提供低系统电流。

特性

• AEC-Q100符合以下结果

• 设备温度等级1(环境工作温度范围-40℃~ +125℃)

• 设备HBM ESD分级2级

• 设备CDM ESD分级等级C4B

• 3.2V ~ 65V输入范围(3.9V启动)

• -65V输入反向额定电压

• 电荷泵用于外置n沟道MOSFET

• 启用销特性

• 1µA关闭电流(EN=Low)

• 典型的工作静态电流(EN=高)

• 满足汽车ISO7637脉冲1瞬态要求，附加TVS二极管

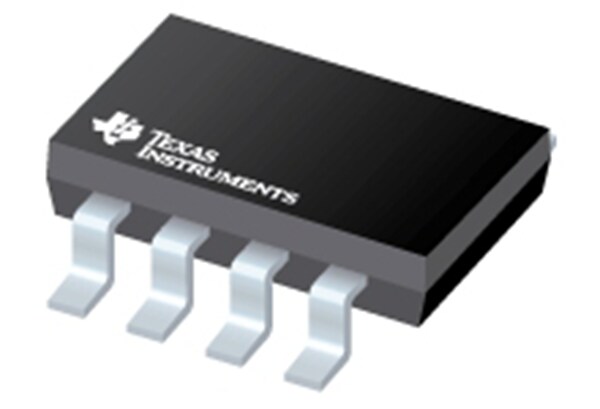

• 可在8针SOT-23封装2.90mm × 1.60mm

应用程序

• 车身电子及照明

• 汽车信息娱乐系统。数字集群

• 汽车USB集线器

• 工业工厂自动化- PLC

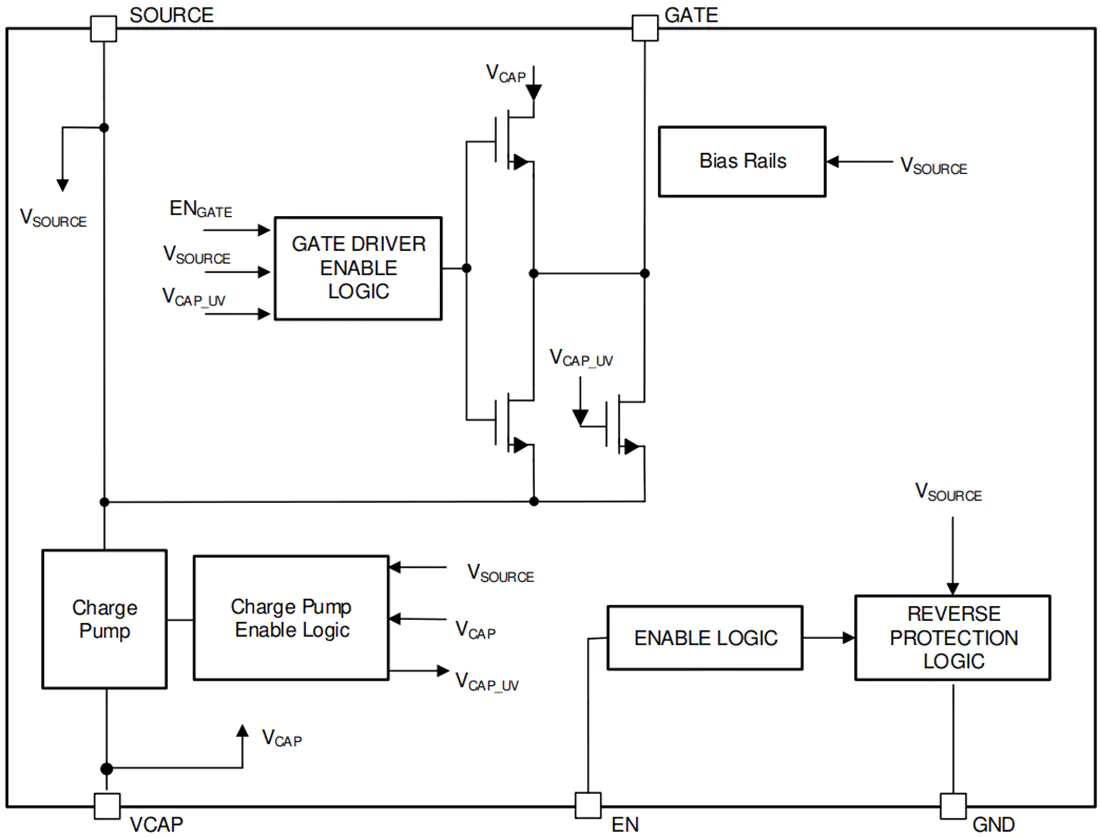

原理框图
