亚德诺半导体LT3950 60V 1.5A LED驱动器是一个多拓扑DC/DC转换器，专为驱动大电流LED。它包含一个1.5A, 60V的DMOS开关，并支持外部PWM调光PMOS。LT3950具有内部调光PWM发生器，将模拟控制信号映射到用于定义PWM调光占空比的指数刻度。使用指数刻度来定义占空比可以在LED电流的大范围内保持调光分辨率。除了作为一个恒流源，模拟器件LT3950还提供输出电压调节。这可以用来防止在打开LED事件时损坏部件。可编程开关频率提供了设计上的灵活性，以提高效率或减少元件尺寸。启用扩频调频可以减少电磁干扰。通过外部时钟驱动SYNC/SPRD引脚，开关频率也可以很容易地同步。LED电流是编程与一个单一的外部感应电阻，并可以从零调整到全尺寸的模拟信号在CTRL引脚。

特性

• 工作在boost, SEPIC, buck模式，buck-boost模式

• 128:1内部指数级PWM调光

• 宽输入电压范围(3V ~ 60V)

• 1.5A, 60V内部交换机

• 20000:1外部PWM调光100Hz

• ±2%的LED电流和输出电压调节

• 用于PWM调光的PMOS开关驱动器

• LED短/开保护和指示

• 恒压恒流调节

• 可调300kHz至2MHz切换频率

• 可调100Hz至1kHz PWM发生器频率

• 内部扩频调频

• 易于与外部时钟同步

• 具有滞后的可编程V(IN) UVLO

• 可在16导联MSOP包

应用程序

• 背光显示

• 汽车和航空电子照明

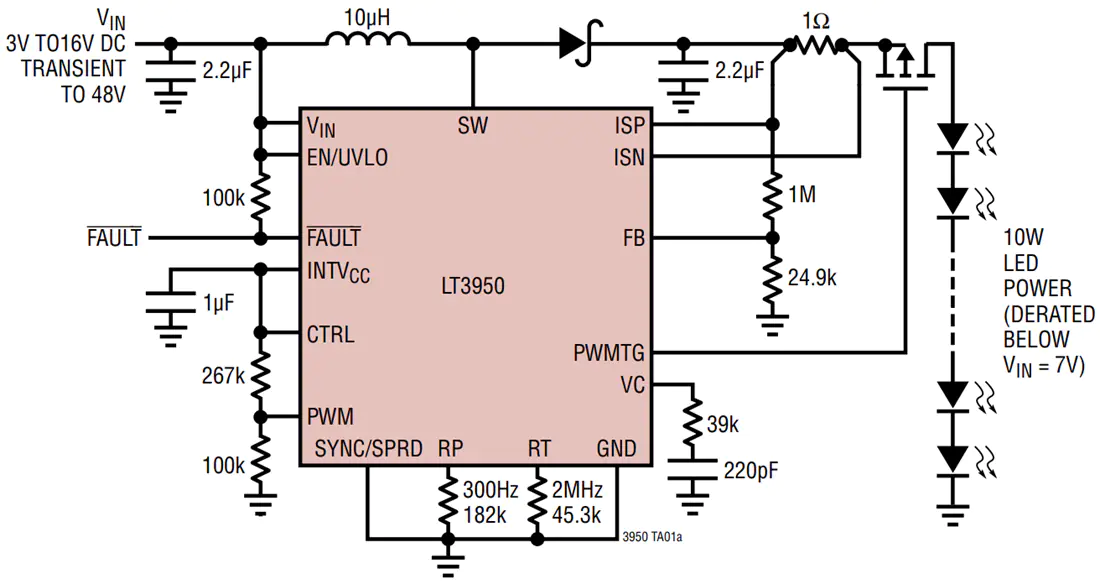

典型的应用
