摘要: 具有4个16位RF DAC核和4个12位RF ADC核的高度集成器件。

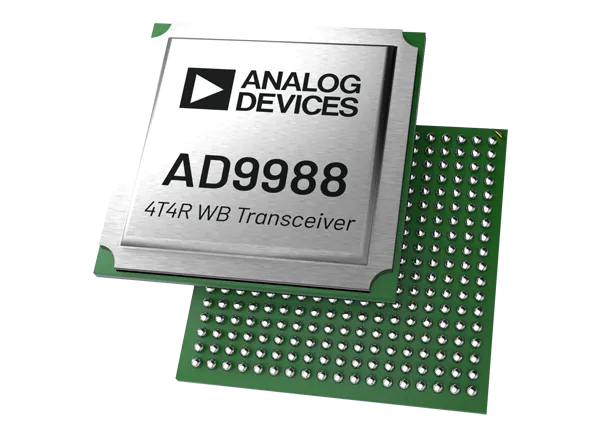

亚德诺半导体AD9988 4T4R直接射频收发器是一种高度集成的设备,具有4个16位、12GSPS最大采样率的RF数模转换器(DAC)核和4个12位、4 GSPS速率的RF模数转换器(ADC)核。AD9988支持4个发射机通道和4个接收机通道,配置为4T4R。
ADI AD9988 4T4R直接射频接收机和发射机是专为四天线TDD发射机应用而设计的,其中接收机和观测模式之间的接收路径是共享的。相位一致性是保持的,而GPIO引脚可以配置和切换,以支持不同的用户模式。该设备在4T4R配置下提供了1.2GHz的最大无线信道带宽和16位的示例分辨率。
AD9988具有16车道的24.75Gbps JESD204C或15.5Gbps JESD204B串行数据端口,每个发送/接收链路允许多达8车道,芯片上的时钟乘数和数字信号处理能力,针对多波段直接到射频无线电应用。
灵活、可重构的无线电通用平台设计
外部RF时钟输入选项
发射/接收通道带宽高达1.2GHz (4T4R)
RF DAC/RF ADC RF频率范围可达7.5GHz
具有多芯片同步的片上锁相环
通用的数字特征
可编程延迟和增益每传输数据路径
DPD观测路径的DDC延迟粗调整
快速检测,低延迟,快速AGC控制
慢速AGC控制信号监视器
专用AGC支持引脚
支持4种不同的配置文件通过GPIO加载
8个精细复合体DUCs (FDUC)和4个粗复合体DUCs (CDUC)
8个精细复合DDCs (FDDC)和4个粗复合DDCs (CDDC)
完全可以绕过fdc和fdc
每个DUC或DDC有2个独立的48位NCOs
可选择的插值和抽取滤波器
可配置的ddc和DUCs
可编程192抽头pir滤波器接收均衡
收到AGC的支持
传播公司的支持
支持真实或复杂的数字数据(8位、12位或16位)
辅助功能
ADC时钟驱动器具有可选择的分割比
功率放大器下游保护电路
片上温度监测单元
可编程GPIO引脚支持模式切换
TDD省电选项和共享adc
SERDES JESD204B或JESD204C接口,16 lanes,最高24.75Gbps
8路JESD204B/C发射机(JTx)和8路JESD204B/C接收机(JRx)
支持子类1
正如同步支持
15mm x 15mm, 324球BGA 0.8mm间距
无线通信基础设施
W-CDMA、LTE、LTE- a、大规模多输入多输出(MIMO)
点对点微波、e波段和5G毫米波
宽带通信系统
DOCSIS 3.0+电缆调制解调器终端系统(CMTS)
通信测试和测量系统
AD9988 4T4R带平衡小电路
