Lumissil IS31FL3246-x 36通道LED驱动器由36个恒定电流通道组成，脉冲宽度调制(PWM)平滑LED亮度控制或混色控制。这些通道的脉宽是由工作在127Hz的8位(LFP)和工作在32kHz的10位(HFP)的组合调制的，以最小化可听到的噪声。每个通道的输出电流可设置为25mA，这些通道分为R组、G组、B组。这些组具有一个8位输出电流控制寄存器，每一个允许微调电流丰富的全局RGB颜色混合。这些寄存器可以通过高速I(2)C总线接口编程。

IS31FL3246-x 36通道LED驱动器使用专有的可编程技术，最大限度地减少由MLCC去耦电容引起的噪音。这些芯片可以通过拉低SDB引脚或使用软件关机功能来降低功耗来关闭。SDB引脚上升沿复位I(2)C总线模块。IS31FL3246-x 36通道LED驱动器工作在2.7V至5.5V的供电电压范围和40°C至125°C的扩展工业温度范围。典型的应用包括LED显示手持设备和LED家用电器。

特性

• 与IS31FL3236A/IS31FL3237连接(QFN-44, 5mm×5mm)

• 寄存器地址自动递增

• 四个可选择的I(2)C地址

• SDB上升沿复位I(2)C模块

• 电阻设置工作电流25mA(最大)

• 分组调光以减少RGB编码

• 减少电磁干扰技术:

• 可选择的相位延迟

• 可选180度时钟相位

• 逼真的色彩:

• 3个8位全局直流电流调节

• 8位直流电流调节所有绿色通道

• 8位直流电流调整所有红色通道

• 8位直流电流调整所有蓝色通道

• 每个通道共8位+ 10位PWM(261890步长)

• 8位PWM在127Hz/254Hz/508Hz (LFP)

• 10位/8位PWM在32kHz(8位模式可以在64kHz或128kHz和HFP)

规范

• 2.7V至5.5V供电电压范围

• 工业温度范围扩展至40°C至125°C

应用程序

• 用于LED显示的手持设备

• 家用电器中的LED

框图

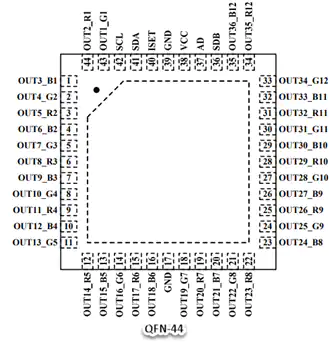

引脚图

应用电路图
