德州仪器TMUX6219/TMUX6219- q1单通道2:1 (SPDT)开关是互补的金属氧化物半导体(CMOS)开关，单通道2:1 (SPDT)配置。设备工作在单电源(4.5V ~ 36V)、双电源(±4.5V ~±18V)或非对称电源(如V(DD) = 8V, V(SS) = -12V)。TMUX6219支持双向模拟和数字信号的源(Sx)和漏极(D)引脚范围从V(SS)到V(DD)。

德州仪器TMUX6219/TMUX6219- q1可以通过控制EN引脚使能或使能。关闭时，两个信号路径开关都关闭。当使能时，SEL引脚可以用来打开信号通路1 (S1到D)或信号通路2 (S2到D)。所有的逻辑控制输入支持1.8V到V(DD)的逻辑电平，确保在有效的电源电压范围内工作时TTL和CMOS逻辑兼容性。故障安全逻辑电路允许在电源引脚之前施加控制引脚上的电压，保护设备免受潜在的损坏。

TMUX6219是精密开关和多路复用器系列设备的一部分。这些器件具有非常低的通断泄漏电流和低的电荷注入，允许它们用于高精度测量应用。

特性

• AEC-Q100符合汽车应用(TMUX6219-Q1)


• 设备温度等级1:环境工作温度为-40℃~ 125℃

• ±4.5V至±18V双电源范围

• 4.5V至36V单电源范围

• 2.1欧姆低导通电阻

• -10pC低电荷注入

• 330mA(最大)高电流支持

• 1.8 v逻辑兼容

• 自动防故障装置的逻辑

• 轨到轨操作

• 双向信号通路

• 闭合开关

应用程序

• 工厂自动化和工业控制

• 可编程逻辑控制器(PLC)

• 模拟输入模块

• 半导体测试

• 交流充电(桩)站

• 超声波扫描仪

• 患者监测和诊断

• 光学网络

• 光学检测设备

• 远程无线单位

• 有线网络

• 数据采集系统

• 燃气表

• 流信号传送器

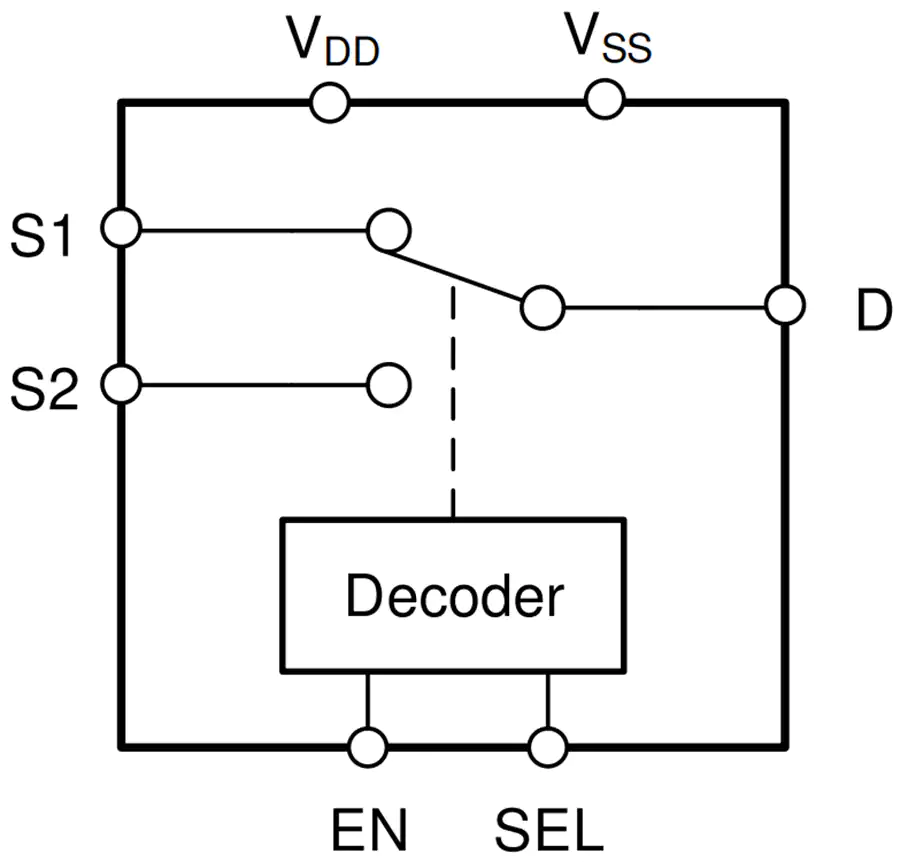

原理框图
