EVM (德州仪器Texas Instruments TMUX72XXDGKEVM Switch Evaluation Module)支持对8pin VSSOP (DGK)包中的TMUX72xx器件进行评估，包括TMUX7219DGK。该评估模块可用于TMUX72xx设备的快速原型设计和测试，特别是直流参数。德州仪器TMUX7219是一种互补的金属氧化物半导体(CMOS)开关，在单通道2:1 (SPDT)配置中具有锁存免疫。双电源(±4.5V至±22V)、单电源(4.5V至44V)或非对称电源(如V(DD) = 12V, V(SS) = -5V)均可正常工作。

特性

• VSSOP (DGK)包中的8引脚TMUX72XX设备的快速原型设计和测试设置，包括TMUX7219DGK

• 评估模块支持多种TMUX72XX系列芯片

• 评估模块没有提供或焊接特定的TMUX72XX

• 可灵活选择所需的IC进行评估

• 支持单电源和双电源操作

• 6个电源去耦电容(2 × 0.1 μ F, 2 × 1 μ F, 2 × 10 μ F)

• 跳线到三个可能的信号车道，包括V(DD)和V(SS)电源轨道，以及控制信号

• 三个焊盘可用于放置SMA连接器

• 可用于控制信号通路上的上拉或下拉电阻的焊盘

• 可用于防雷二极管的衬垫

• 0805电容垫可在所有信号通路参考到地

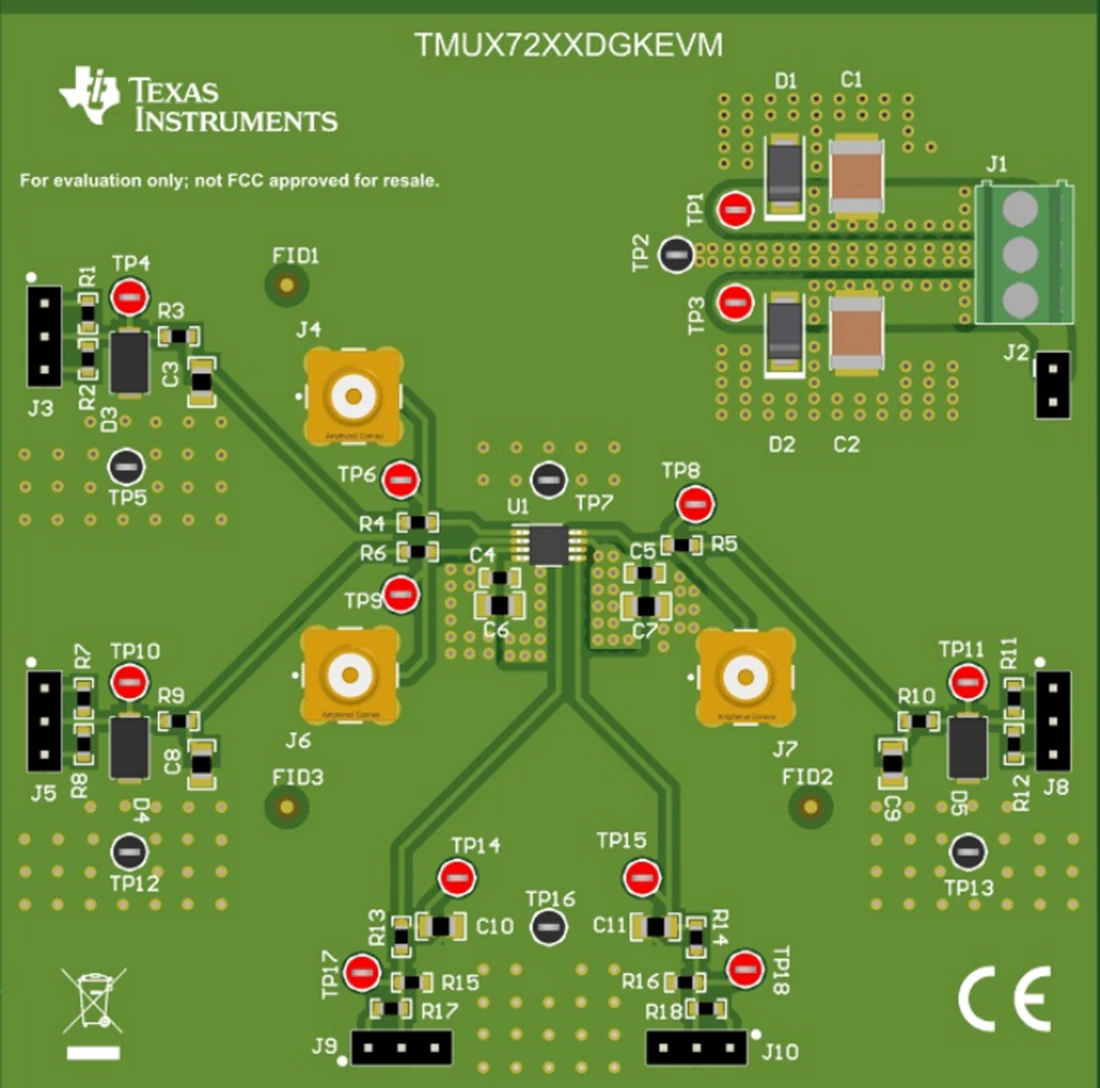

板布局
