德州仪器TMUX721xEVM Switch Evaluation Module (EVM)支持对16引脚TSSOP (PW)包中的TMUX721x器件进行评估，包括TMUX7211PWR、TMUX7212PWR和TMUX7213PWR。该评估模块可用于TMUX721x器件的快速原型设计和测试，特别是直流和定时参数。德州仪器TMUX7211, TMUX7212和TMUX7213是互补的金属氧化物半导体(CMOS)开关，具有四个独立可选的1:1，单极单投(SPST)开关通道。这些器件支持双电源(±4.5V至±22V)、单电源(4.5V至44V)或非对称电源(如V(DD) = 12V, V(SS) = -5V)。

特性

• 35个测试点(包括7个GND测试点)，测量信号方便接入

• 16引脚TSSOP (PW)封装中的TMUX7211、TMUX7212和TMUX7213器件的快速原型设计和测试设置

• 没有特定的TMUX721x设备提供或焊接到评估模块，这允许灵活性选择所需的IC进行评估

• 支持单电源和双电源操作

• 6个电源去耦电容器(2 × 0.1μF, 2 × 1μF, 2 × 10μF)

• 跳线至8个信号车道，V(DD)和V(SS)电源轨，控制信号

• 8个衬垫可用于放置SMA连接器

• 可用于控制信号通路上的上拉或下拉电阻的焊盘

• 电涌保护二极管可使用衬垫

• 0805电容垫可用于所有与地面相关的信号通路

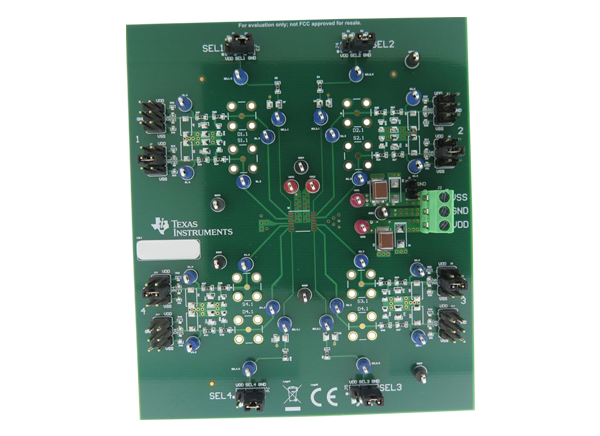

板布局
