德州仪器TMUX7208EVM复用器评估模块(EVM)支持16引脚TSSOP (PW)包中的TMUX7208器件的评估。该评估模块可用于TMUX7208器件的快速原型设计和测试，特别是直流和定时参数。德州仪器TMUX7208是一种互补金属氧化物半导体(CMOS)开关，具有锁存免疫，在8:1单通道配置。设备支持双路供电(±4.5V ~±22V)、单路供电(4.5V ~ 44V)或非对称供电(如V(DD) = 12V, V(SS) = -5V)。

特性

• TSSOP (PW)封装中的16引脚TMUX7208设备的快速原型设计和测试设置

• TMUX7208控制逻辑真值表在板上列出

• 评估模块不提供或焊接特定的TMUX7208

• 可灵活选择所需的IC进行评估

• 支持单电源和双电源操作

• 6个电源去耦电容器(2 × 0.1μF, 2 × 1μF, 2 × 10μF)

• 跳线至9个信号车道，V(DD)和V(SS)电源轨，控制信号

• 9个焊盘可用于放置SMA连接器

• 该焊盘可用于控制信号通路上的上拉或下拉电阻

• 该焊盘可用于防雷二极管

• 0805电容垫可用于所有与地面相关的信号通路

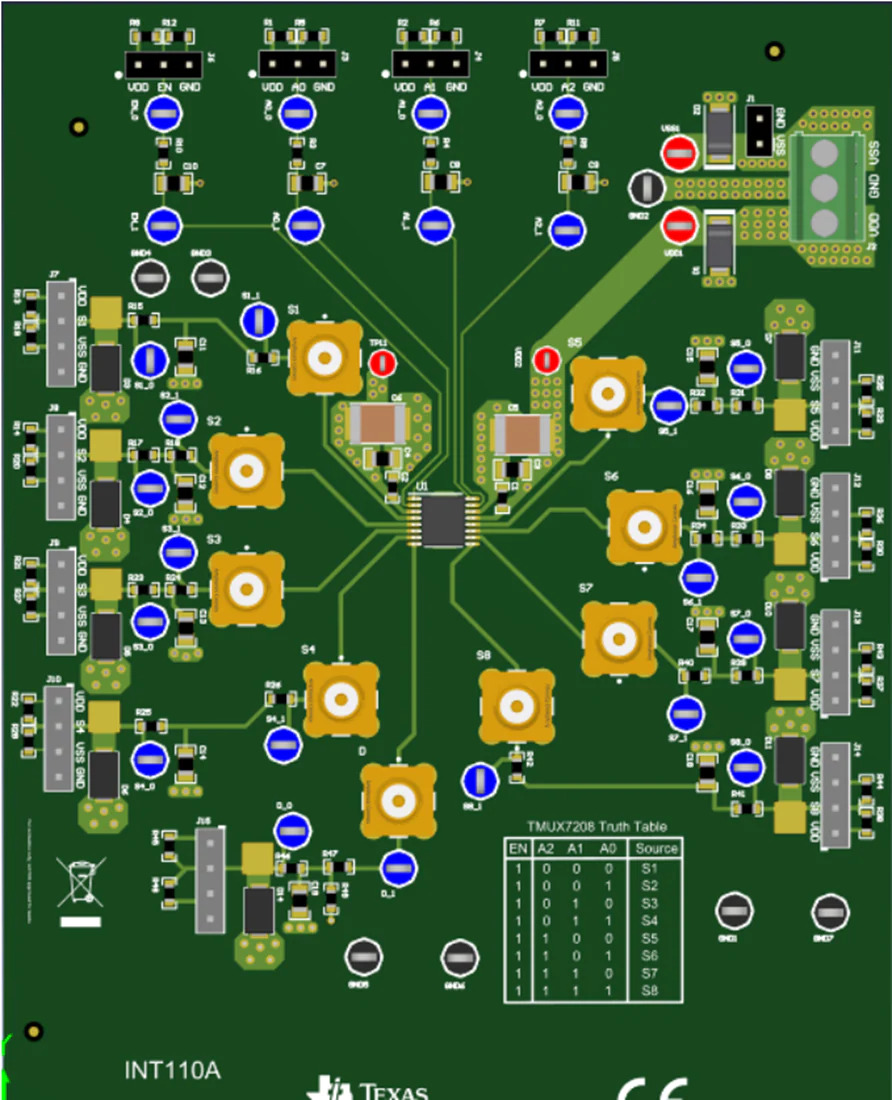

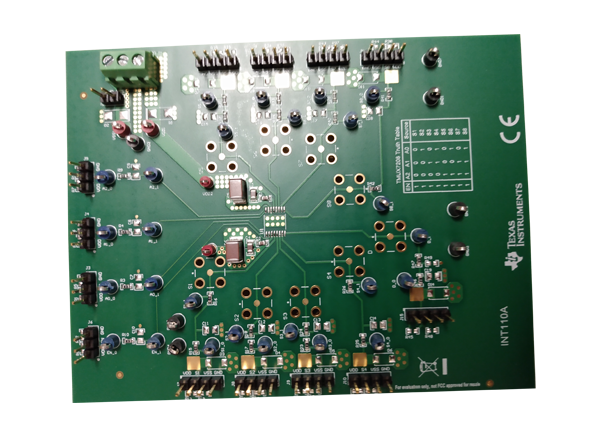

板布局
