亚德诺半导体LT3966演示板DC2630A提供了一个经过验证的设计来评估LT3966四路Boost LED驱动器。LT3966四通道Boost LED驱动是一个4通道的单片Boost驱动，具有I2C可编程性和板载模数转换器(ADC)。每个通道提供一个60V电流模式升压转换器，内置1.6A DMOS电源开关，以及内部和外部模拟和PWM调光功能。

亚德诺半导体LT3966演示板DC2630A具有2MHz的工作频率，有四个通道能够为LED串供电，可以有不同的电流、电压或调光比。每个通道通过I(2)C通信或模拟输入独立控制。DC2630A可以通过修改ADDR引脚设置配置为运行在任何一种模式。DC2630A提供了输出过流、过压事件的保护功能，并通过锁存报警引脚报告LED开路和短路故障事件。在I(2)C模式下，设备存在故障，可以使能或使能。DC2026C Linduino 一个演示电路通过直接连接到一个QuikEval 带状电缆与板接口，并提供命令行接口代码。

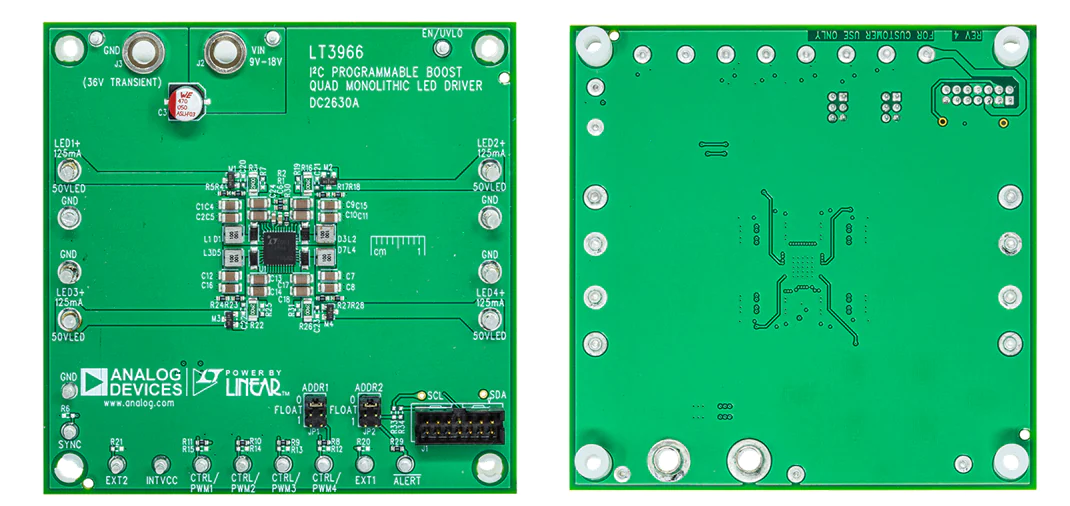

布局

测试设置
