英飞凌Infineon  REF_TW_ILD8150E_60V_1A参考板是专业中功率设计的理想选择，具有高效率，混合调光至0.5%，高光质量，可调白光LED驱动器。

Infineon REF_TW_ILD8150E_60V_1A参考板基于80V LED驱动IC ILD8150E，由两个相同的通道和一个3.3V辅助电源组成。参考板实现更高的光质量，采用输出电解电容器为平滑的输出电流。一个电解电容和一个LDO被用来为调光控制电路(例如，一个微控制器)提供一个3.3V和高达60mA的平滑电源。该板具有两个通道的工作频率高达500kHz，输出电流在250至1500mA范围内可调。该板还包括一个提供3.3V的连接器，调光通道的输入，和一个标准的关机引脚，使buck转换器进入待机模式。

特性

• 输入电压高达80V

• 集成MOSFET可达1.5A输出电流

• 电流精度±3%

• 模拟调光降至12.5%，PWM调光从12.5%降至0.5%

• 软启动，UVLO，限流，低功率关机

应用程序

• LED照明

• 领导的司机

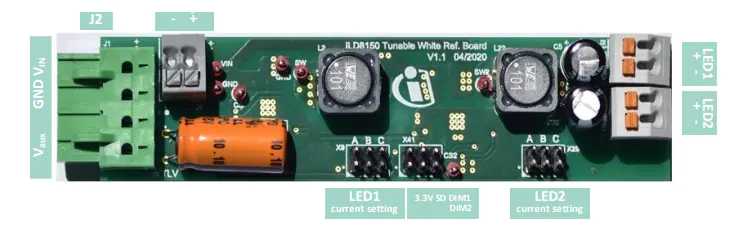

布局
