Espressif Systems ESP32-C3-MINI-1 Wi-Fi / BLE模块为物联网(IoT)、可穿戴电子产品和智能家居应用提供交钥匙无线连接解决方案。ESP32-C3- mini -1基于ESP32-C3单核Wi-Fi和蓝牙 LE 5.0微控制器SoC (System on a Chip)。该设备包括板载PCB天线和4MB外部SPI Flash存储器。

浓缩系统ESP32-C3-MINI-1 Wi-Fi / BLE模块提供两种变体。ESP32-C3-MINI-1-N4的最高工作环境温度为85℃，ESP32-C3-MINI-1-H4的最高工作环境温度为105℃。

特性

• 单片机

• ESP32-C3FH4或ESP32-C3FN4嵌入式32位RISC-V单核处理器，最高160MHz

• 384 kb罗

• 400 kb SRAM

• RTC中的8KB SRAM

• 无线网络

• IEEE 11 b / g / n-compliant

• 1T1R模式，数据速率高达150Mbps

• A-MPDU和A-MSDU汇聚

• 4µs保护间隔

• 工作频率为2412MHz ~ 2484MHz

• 蓝牙

• 蓝牙LE:蓝牙5，蓝牙网格

• 速度:125Kbps、500Kbps、1Mbps、2Mbps

• 广告扩展

• 多个广告集

• 信道选择算法#2

• 硬件

• ESP32-C3-MINI-1-N4: -40 ~ +85°C

• ESP32-C3-MINI-1-H4: -40 to +105°C

• 接口:GPIO, SPI, UART, I(2)C, I(2)S，远程控制外设，LED PWM控制器，通用DMA控制器，TWAI 控制器(兼容ISO 11898-1)，温度传感器，SAR ADC

• 40 mhz晶体振荡器

• 4 mb SPI闪光

• 3.0V至3.6V工作电压

• 工作温度范围

• 外形尺寸:13.2mm x 16.6mm x 2.4mm

• 测试

• HTOL / HTSL / uHAST / TCT / ESD /封闭

应用程序

• 智能家居

• 灯光控制

• 聪明的按钮

• 智能插座上

• 室内定位

• 工业自动化

• 工业机器人

• 网状网络

• 人机界面(HMI)

• 工业现场总线

• 卫生保健

• 健康监测

• 婴儿监控

• 消费电子产品

• Smartwatches和手镯

• 过多的(OTT)设备

• Wi-Fi和蓝牙音箱

• 伐木玩具和接近感应玩具

• 智能农业

• 智能温室

• 智能灌溉

• 农业机器人

• 零售和餐饮

• POS机

• 服务机器人

• 音频设备

• 网络音乐播放器

• 直播设备

• 互联网广播播放器

• 低功耗物联网传感器集线器

• 低功耗物联网数据记录器

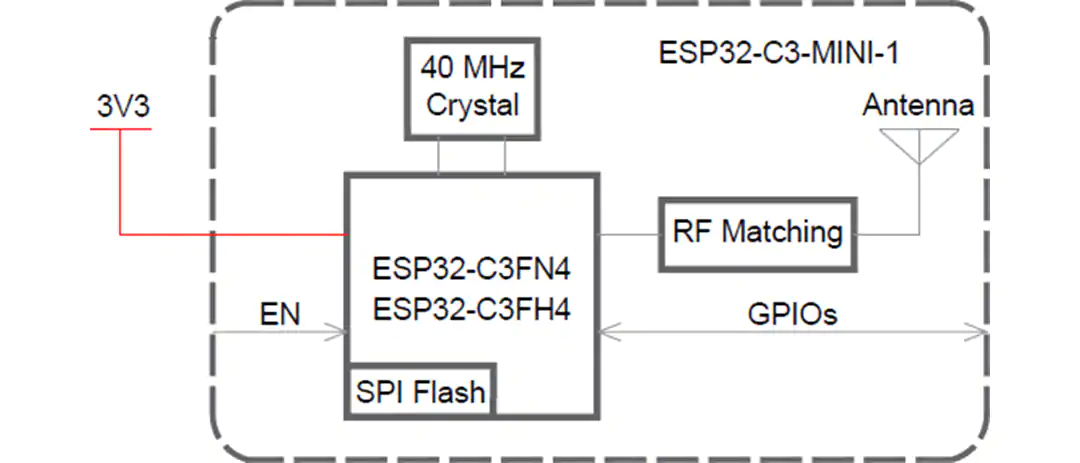

框图

尺寸
