英飞凌BGSA147ML10天线调谐开关是一种单极四抛(SP4T)天线调谐开关，优化的射频应用高达7.125GHz。该开关在ON状态下每个RF端口具有0.8欧姆超低R(ON)电阻和在OFF状态下每个RF端口具有155fF低C(OFF)电容。BGSA147ML10调谐开关提供单独控制的反射开或短对地关闭端口，以消除不必要的天线谐振。这个开关不需要阻塞电容器，如果没有直流应用在射频线路。BGSA147ML10调谐开关采用符合RoHS和WEEE标准的封装，外形尺寸为1.1mm x 1.5mm x 0.39mm。

特性

• 设计用于高线性天线调谐开关和射频调谐应用

• 在ON状态下，0.8欧姆每个射频端口的超低R(ON)电阻

• 独立控制的反射开或短对地关闭端口，以消除不必要的天线谐振

• 在OFF状态下，每个端口低C(OFF)电容为155fF

• 高RF工作电压处理高于45V的关闭状态

• 兼容MIPI RFFE 2.1的控制接口

• 外部USID_sel引脚启用3个默认USID地址

• 电源电压范围内射频参数无变化

• 如果射频线路上没有直流应用，则不需要阻塞电容器

• 不需要电源解耦

• MSL1, 260°C per JEDEC J-STD-020

• 符合RoHS和WEEE标准的包装

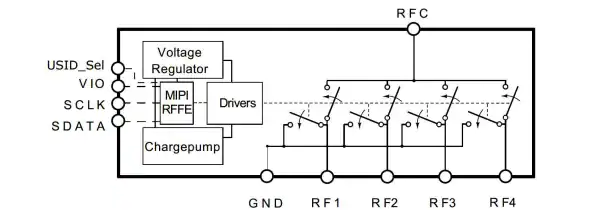

框图
