Seeed Studio 4-Channel SPDT Relay HAT for Raspberry Pi是一个控制设备的解决方案，不能直接由I(2)C总线控制。该HAT采用四个高质量的单极双掷(SPDT)继电器，并提供常开/常闭(NO/NC)接口，控制大电流负载。SPDT继电器HAT的输入电压范围为4.75V到5.5V，最大开关电流为15A，尺寸为91.2mm × 56mm × 32mm。

特性

• 高品质的单刀双掷(SPDT)继电器

• 兼容树莓派1/2/3/4

• I(2)C接口用三个硬件SW1(1,2,3)来选择I(2)C总线的固定地址

• 继电器螺杆端子，连接方便

• 标准化的盾构形状和设计

• 每个继电器LED工作状态指示灯

• COM，常开(NO)和常闭(NC)继电器引脚每个继电器

规范

• 4.75V至5.5V供电范围

• 最大开关电压30V(DC)/ 250V(AC)

• 最大开关电流15A

• 1赫兹的频率

• 尺寸:91.2mm x 56mm x 32mm

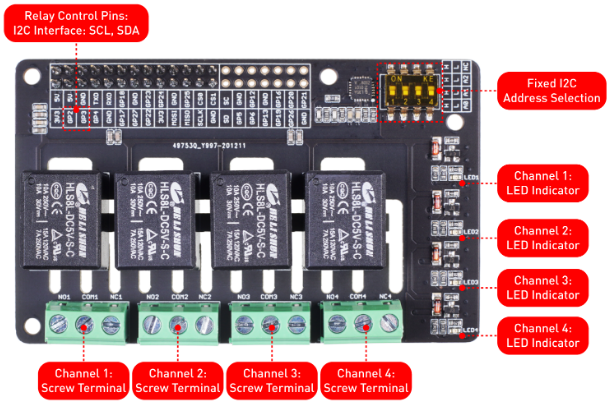

硬件概述
