达尔科技Diodes Incorporated 74LVx2T45双电源收发器是双位收发器，具有三态输出，设计用于跨不同电压域传输两个逻辑位。收发器方向引脚(DIR)和端口A具有与V(CC)相关的逻辑电平(A)，端口B具有与V(CC)相关的逻辑电平(B)。这种配置提供了从1.2V到5.5V电压范围的通用低压转换。这些收发器具有16µA I(CC) CMOS低功耗，高抗噪声，工作温度范围为-40°C至125°C。74LVCH2T45收发器在每个输入端提供一个总线保持，保持之前的逻辑电平和一个有效的逻辑电平始终存在。这些收发器用于电压水平转换、断电信号隔离、手机、网络、计算机外围设备、MP3播放器、相机和录像机等应用。

特性

• 高噪声免疫力

• ±24mA输出驱动3.3V

• 1.2V ~ 5.5V V(CC)(A)和V(CC)(B)供电电压范围

• 16µA maximum I(CC) CMOS低功耗

• ESD保护超过JESD 22:

• 4000 v人体模型(A114)

• 1000 V充电设备型号(C101)

• 数据速率:

• 420Mbps (3.3V到5V转换)

• 210Mbps(转换为3.3V)

• 140Mbps(转换到2.5V)

• 75Mbps(转换到1.8V)

• 60Mbps(转换为1.5V)

• -40°C ~ 125°C温度范围

应用程序

• 电压水平翻译

• 省电的信号隔离

• 手机、平板电脑和电子阅读器

• 个人电脑、笔记本、上网本和超级本

• 网络、路由器和网关

• 计算机外围设备，硬盘驱动器和CD/DVD光驱

• 电视、DVD、DVR和机顶盒

• 个人导航/ GPS

• MP3播放器、相机和录像机

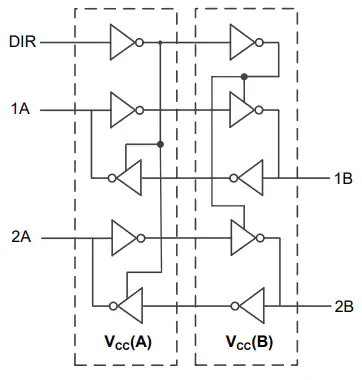

逻辑图
