NXP Semiconductors NTM88压力传感器是一个完整的，完全集成的轮胎压力监测传感器(TPMS)解决方案，在一个单一的，紧凑的封装。NTM88 TPMS解决方案集成了一个8位微控制器(MCU)、一个压力传感器、一个加速计和一个射频发射器。该设备具有低传输功率消耗，大客户内存大小，以及双轴或单轴加速度计架构的选择。

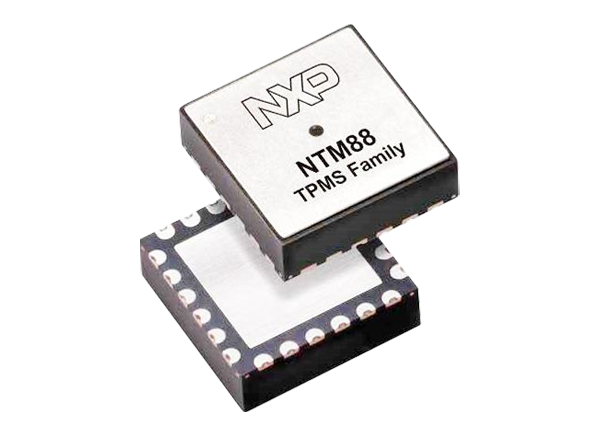

NXP Semiconductors NTM88 Pressure Sensor NXP Semiconductors NTM88压力传感器NTM88压力传感器采用紧凑的4.0mm x 4.0mm HQFN24封装，具有凹坑可湿式侧面，可以进行可见的焊点检测。

特性

• 100kPa至900kPa压力范围可选

• 经过现场验证的加速度计架构提供运动检测和轮胎定位功能

• 单轴或双轴选项

• 低功耗唤醒定时器、自由运行计数器和周期性复位由LFO驱动

• 180nA典型功耗(3.0V待机，25℃)

• 用于降低功耗的专用状态机

• 8位MCU/S08核心，SIM卡，中断，调试/监控

• 512Bytes RAM / 16k闪存(NXP系数1k，用户应用程序和NXP固件库15k)

• 内部315MHz至434MHz射频发射机

• 内部125kHz低频接收机

• 6个多用途GPIO引脚(包括两个A/D输入)

• 4.0mm x 4.0mm x 1.98mm HQFN24包装，有凹陷可湿的侧面

应用程序

• 轮胎压力监测系统

• 超低功耗无线传感

文档

• 用户手册

• 及选择指南

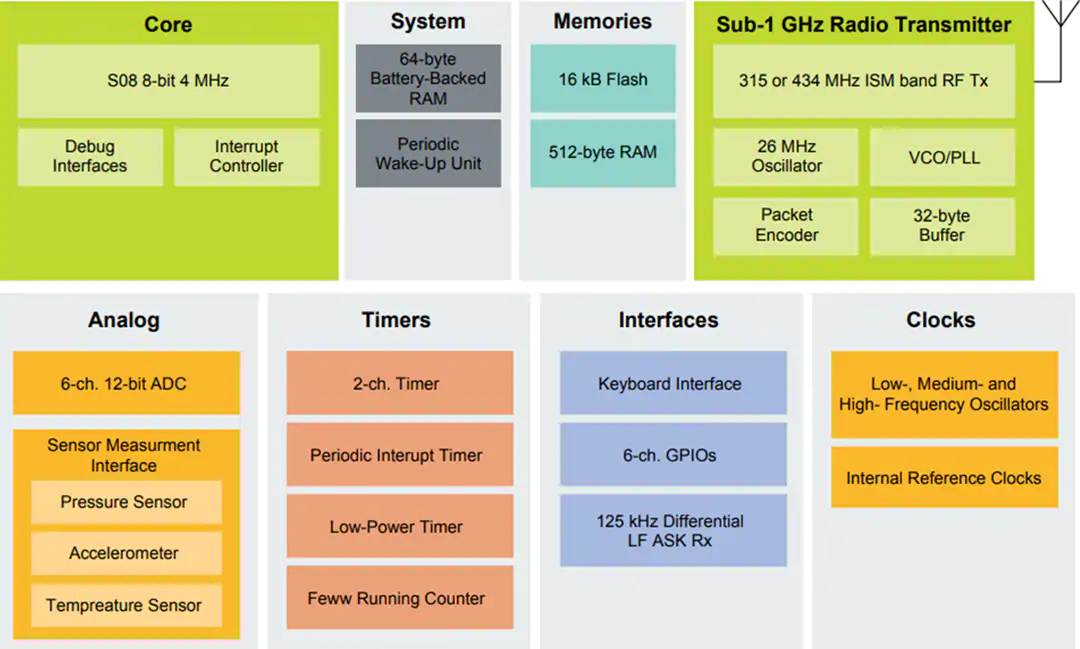

框图
