德州仪器PCI1510单插槽PC CardBus控制器提供144终端或209终端包，并支持符合PC卡标准的单个PC卡插座。PCI1510控制器提供了理想的功能，在笔记本电脑和台式电脑的PCI和PC卡之间的桥接。PCI1510支持16位和CardBus PC卡，可根据需要在5V或3.3V供电。

特性

• 包

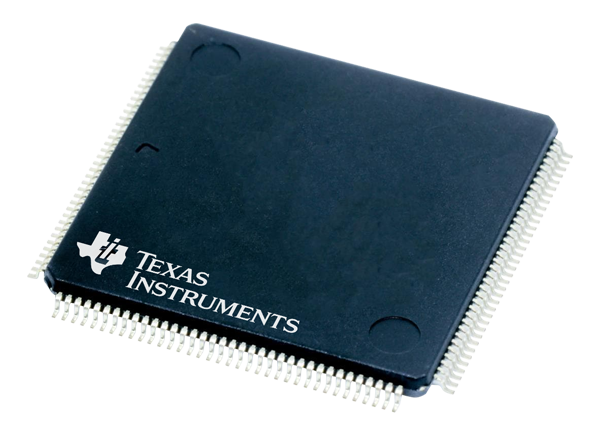

• 144端低轮廓QFP (PGE)

• 144端MicroStar BGA 球栅阵列(GGU/ZGU)封装

• 209端PBGA (GVF/ZVF)封装

• 2.5V核心逻辑和3.3V I/O，兼容3.3V和5V PCI信令环境的通用PCI接口

• 集成的低压电压调节器(LDO-VR)消除了对外部2.5V电源的需求

• 混合匹配5-V/3.3-V 16位PC卡和3.3V CardBus卡

• 一个PC卡或CardBus插槽，具有热插拔功能

• 与TI TPS2211A单槽PC卡电源开关并行接口

• 突发传输，最大限度地利用CardBus卡实现数据吞吐量

• 中断配置:并行PCI、串行PCI、并行ISA、串行ISA

• 串行EEPROM接口，用于加载子系统ID、子系统供应商ID和其他配置寄存器

• 流水线架构，吞吐量超过130Mbps。cardbus到pci和pci到cardbus

• 最多5个通用I/ o

• 可编程输出选择CLKRUN

• 5个PCI内存窗口和2个I/O窗口可用于16位接口

• CardBus套接字有两个I/O窗口和两个内存窗口可用

• 可交换卡架构(ExCA)兼容寄存器被映射到内存和I/O空间中

• Intel 82365SL- df和82365SL寄存器兼容

• Ring指示，SUSPEND, PCI CLKRUN和CardBus CCLKRUN

• 插座活动LED终端

• PCI总线锁

• 内环振荡器

简化框图
