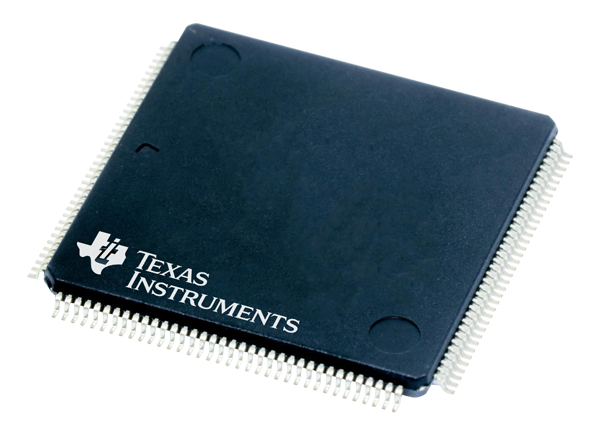

德州仪器公司PCI2050B PCI- PCI桥接技术是一种高性能的PCI总线连接路径，在最大总线频率为66MHz的情况下工作。事务发生在一个总线上的主机和另一个PCI总线上的目标之间。PCI2050B桥接器允许桥接的事务在两个总线上并发发生。PCI-to-PCI桥接器支持突发模式传输，最大限度地提高数据吞吐量，通过桥接器的两条总线通信路径相互独立。

TI PCI2050B桥架符合PCI本地总线规范，通过创建分级总线，克服了每个PCI总线10个设备和每个扩展插槽一个PCI设备的电气负载限制。PCI2050B提供多达9个二级总线主的两层内部仲裁，并可与外部总线仲裁实现。

CompactPCI 热插拔扩展PCI功能使PCI2050B桥成为多功能紧凑型PCI卡的理想解决方案，并适应单功能卡的热插拔兼容性。

特性

• 两个32位、66MHz PCI总线

• 3.3V核心逻辑，通用PCI接口，兼容3.3V和5V PCI信令环境

• 内部两层仲裁多达九个二级总线主，并支持一个外部二级总线仲裁

• 10个PCI二级时钟输出

• 每个方向独立的读写缓冲区

• 突发数据传输与管道架构，以最大限度的数据吞吐量在两个方向

• 支持写梳理，增强数据吞吐量

• 仅支持4个PCI时钟从一总线到另一总线的帧到帧延迟

• 两个方向上最多三个延迟事务

• 汽车锁传播

• 每个PCI本地总线规范的可预测延迟

• PCI总线电源管理接口规范的可配置架构

• CompactPCI热交换功能

• 复位时次要总线驱动低

• VGA/调色板内存和I/O解码选项

• 先进的亚微米，低功耗CMOS技术

• 208-terminal PDV, 208-terminal PPM，或257-terminal MicroStar BGA 封装

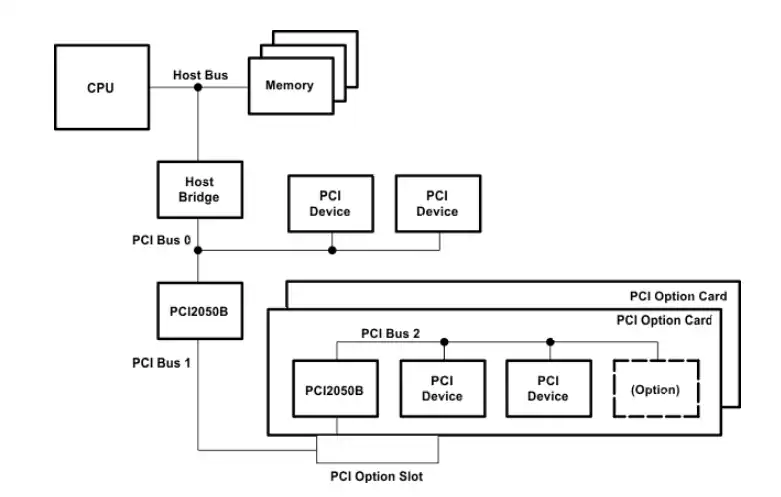

框图
