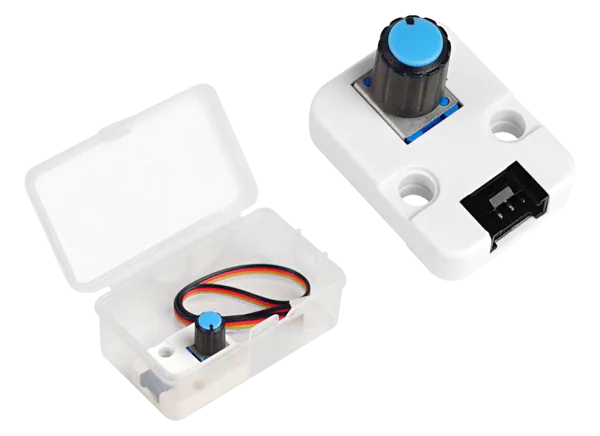

M5Stack Mini Angle Unit是一个旋转开关单元，内部包括一个10K欧姆电位器。该微型角度单元可用于连续信号旋转控制的应用，如音量，亮度，或电机速度。

M5Stack Mini Angle Unit具有电位器，这是一个手动可调可变电阻与三个端子。两个端子连接一个电阻元件，第三个端子连接一个可调雨刷，雨刷的位置决定输出电压。输出电压由portB上ESP32上的AD捕获和转换。在M5Stack产品系统中，Grove颜色通常表示通信的类型。黑色为单总线(AD、DA、GPIO)，红色为I(2)C，蓝色为Uart，白色为其他。

特性

• 0 ~ 2500mV输出电压范围

• GROVE接口，支持UIFlow和Arduino

• 两个Lego-compatible黑洞

• 73mm x 46mm x 30mm包装尺寸

 内容

• 1 x角单元

• 1 x格罗夫电缆

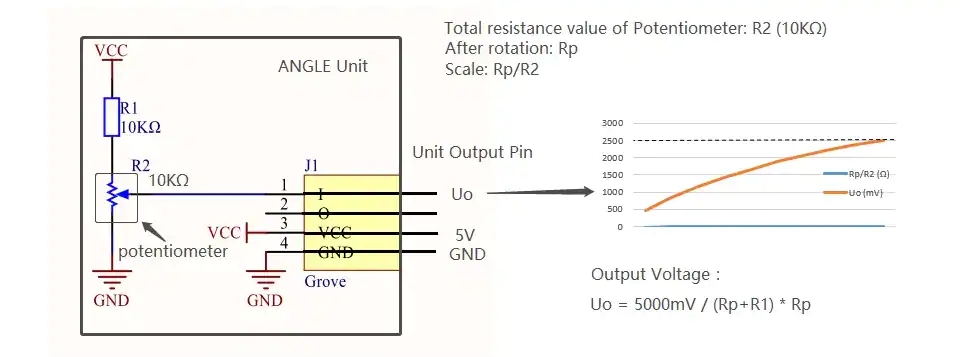

电位计值图

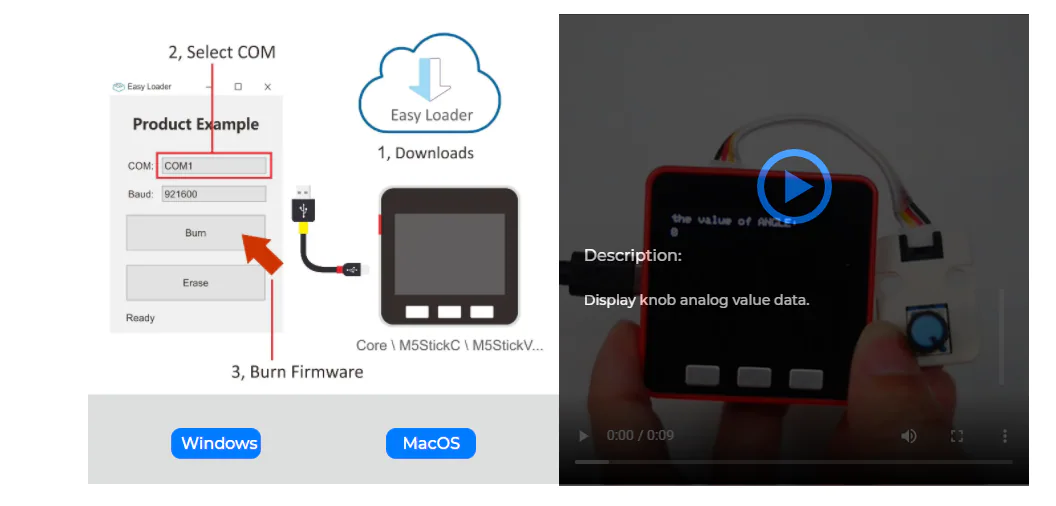

Easyloader图
