美国芯源系统(MPS) MP2672A Boost Charger是一款高度集成和灵活的开关模式电池充电器IC，用于2芯锂离子电池串联。MP2672A在升压模式下工作，用两个串联的电池单元给电池充电。这些升压充电器自动检测电池电压，并在三个阶段为电池充电，如预充电，恒流充电，恒压充电。MP2672A boost充电器提供了灵活的新充电周期启动，并与主机控制和独立模式兼容。单机模式通过硬件引脚配置充电参数，在主机控制模式下，充电参数可通过I(2)C寄存器配置。这立即供电系统，同时通过电池FET充电电池。MP267A充电器具有窄电压DC (NVDC)电源结构和深度放电电池，可将系统输出调节到最低电压水平。这立即供电系统，同时通过电池FET充电电池。

MP2672A具有电池平衡功能，可以监控每个电池之间的电压，并在电压差超过失配阈值时对其进行平衡。mp2672agd - 0000p boost充电器具有内置的充电保护，可配置的安全定时器，热调节和热关机。这些升压充电器的供电电压为4V至5.75V，温度范围为-40°C至125°C。典型的应用包括便携式手持解决方案、POS机、蓝牙音箱、电子烟和一般的2单元应用程序。

特性

• 兼容主机控制和独立模式

• 可配置的输入电压限制

• 可配置的2芯电池充电电流高达2A

• 可配置的充电电压精度为0.5%

• 无需外部感应电阻

• 集成电池平衡电路和充分耗尽电池的预处理

• 灵活的新型充电循环启动

• 充电操作指标

• I(2)C接口，用于灵活的系统参数设置和状态报告

• 负温度系数(NTC)引脚温度监测

• 内置充电保护，可配置安全定时器

• 热调节和热关机

规范

• 4V至5.75V工作输入电压

• -40°C至125°C的工作温度范围

应用程序

• 便携式手持设备解决方案

• 销售点(POS)的机器

• 蓝牙音箱

• 电子烟

• 一般都有应用

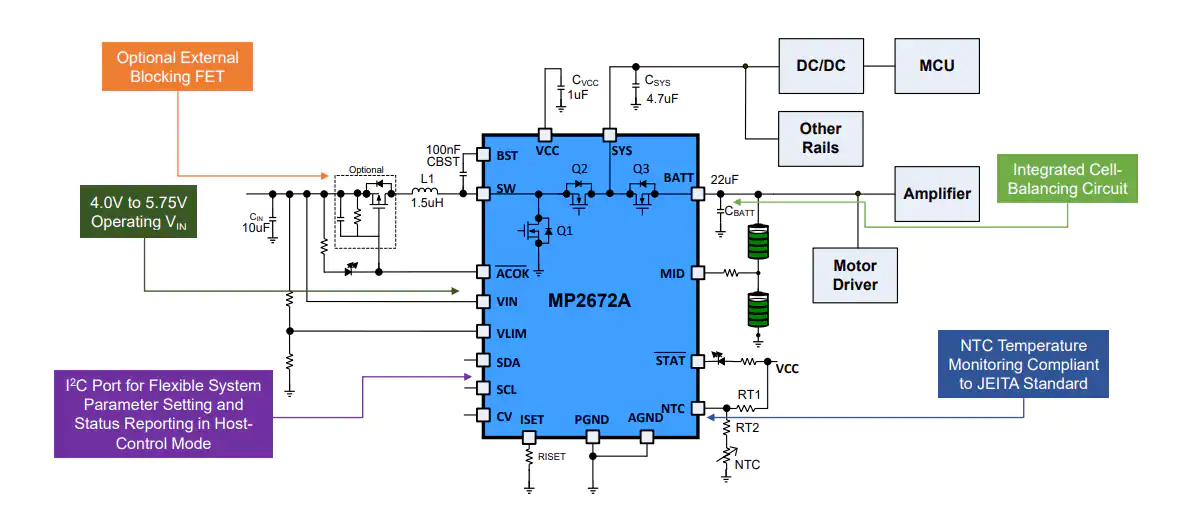

典型应用电路

框图
