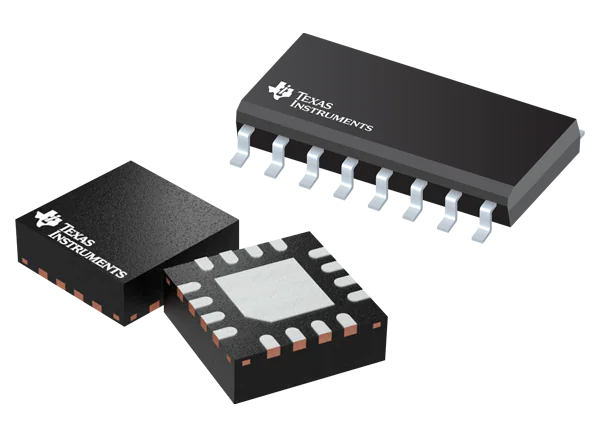

德州仪器公司的TRSF3232E rs - 232mbit /s线驱动器/接收机由两个线驱动器、两个线接收器和一个双电荷泵电路组成。该设备带有±15kV ESD保护引脚对引脚(串口连接引脚，包括GND)。该设备提供异步通信控制器和串口连接器之间的电接口。电荷泵和四个小的外部电容器允许从一个3V到5.5V的供电。德州仪器公司的TRSF3232E可在高达1Mbit/s的数据信号速率和14V/µs至150V/µs的驱动输出转换速率下工作。

特性

• 使用3V至5.5V V(CC)供电

• 最高可达1Mbit/s

• 典型的低供电电流

• 4 × 0.1µF外置电容

• 接受3.3V电源的5V逻辑输入

• 锁止性能超过100mA每JESD 78, II级

• ESD保护RS-232引脚

• ±15kV人体模型(HBM)

• ±15kV IEC 61000-4-2气隙放电

• ±8kV IEC 61000-4-2接触放电

• 可采用接近芯片尺寸的QFN (3mm x 3mm)封装(比SOIC-16小85%)

应用程序

• 电池供电系统

• pda

• 笔记本电脑

• 笔记本电脑

• 掌上电脑

• 手持设备

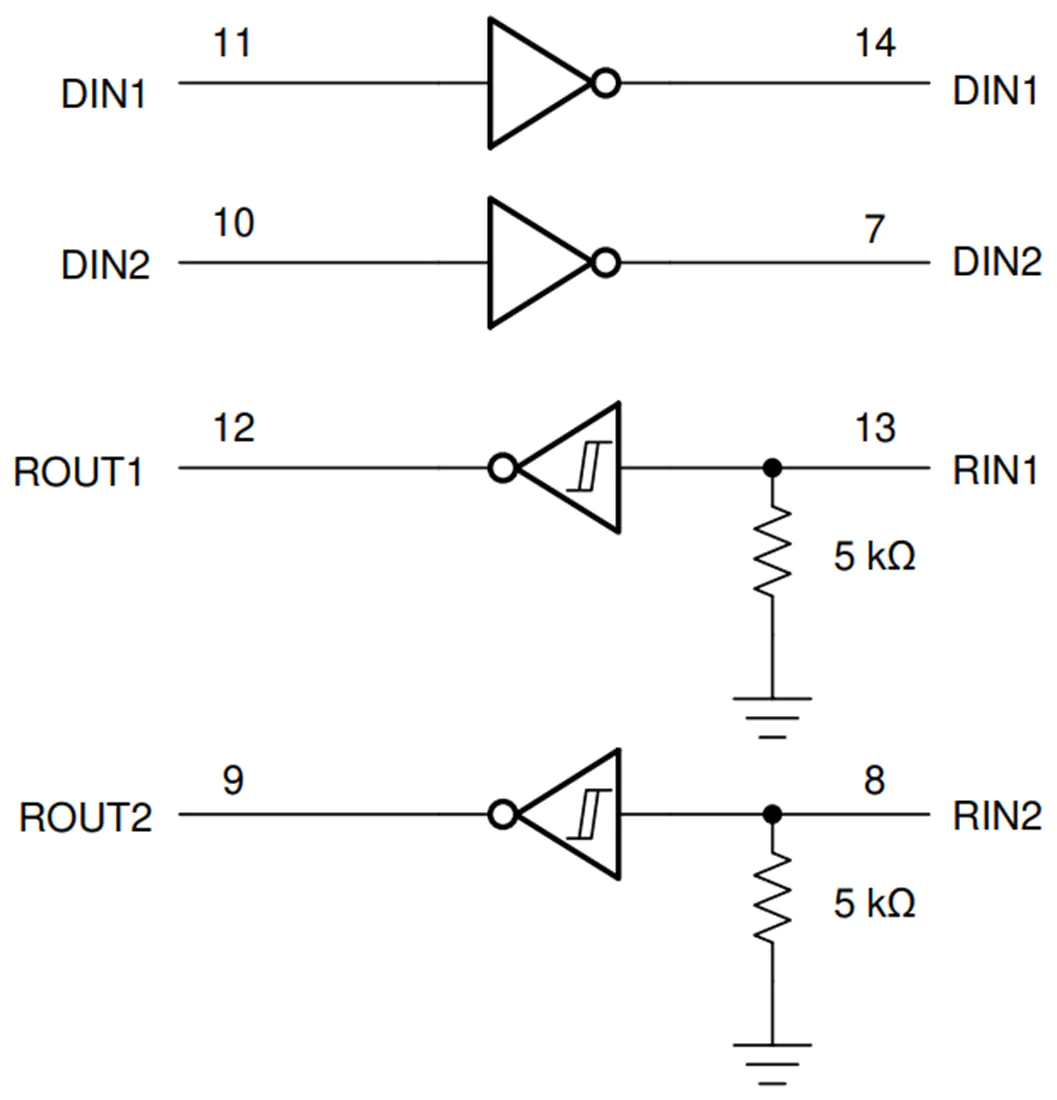

原理框图
