德州仪器TRS3221E RS-232线驱动/接收机是单V(CC)电源的单驱动器、单接收机RS-232解决方案。RS-232引脚提供IEC G1000-4-2 ESD保护。满足TIA/EIA-232-F要求，提供异步通信控制器与串口连接器之间的电接口。电荷泵和四个小的外部电容器允许从一个3V到5.5V的供电。德州仪器TRS3221E的数据信号速率可达250kbit/s，驱动输出转换速率可达30V/µs。

当串口处于非活动状态时，灵活的电源管理控制选项可用。FORCEON低、FORCEOFF高时自动关机功能。在这种操作模式下，如果设备在接收端输入上没有感应到有效的RS-232信号，则驱动输出被禁用。如果FORCEOFF设置低，EN设置高，驱动器和接收器都被关闭，供电电流降低到1µA。断开串口或关闭外设驱动程序会导致自动掉电。当FORCEON和FORCEOFF值高时，可以禁用自动关机功能。

当接收端输入有效信号时，德州仪器TRS3221E自动激活。如果接收端输入端有RS-232信号，则INVALID输出通知用户。当接收端输入电压大于2.7V或小于-2.7V，或在-0.3V和0.3V之间持续时间小于30µs时，无效数据为高(有效数据)。当接收端输入电压在-0.3V ~ 0.3V之间持续30µs以上时，无效数据为低(无效数据)。

特性

• ESD保护RS-232引脚

• ±15kV人体模型(HBM)

• ±8kV (IEC 61000-4-2，接触放电)

• ±15kV (IEC 61000-4-2，气隙放电)

• 符合或超过TIA/EIA-232-F和ITU v.28标准的要求

• 使用3V至5.5V V(CC)供电

• 操作高达250kbit/s

• 一个司机和一个接收器

• 接近芯片规模的封装，16针VQFN (RGT，比TSSOP封装小82%)

• 低待机电流:1µA典型

• 外部电容:4 × 0.1µF

• 接受3.3V电源的5V逻辑输入

• 替代高速引脚兼容设备(1Mbit/s)

• TRSF3221E

• 自动断电功能自动禁用驱动程序节省电力

应用程序

• 电池供电，手持和便携式设备

• pda和掌上电脑

• 笔记本、子笔记本和笔记本电脑

• 数码相机

• 移动电话和无线设备

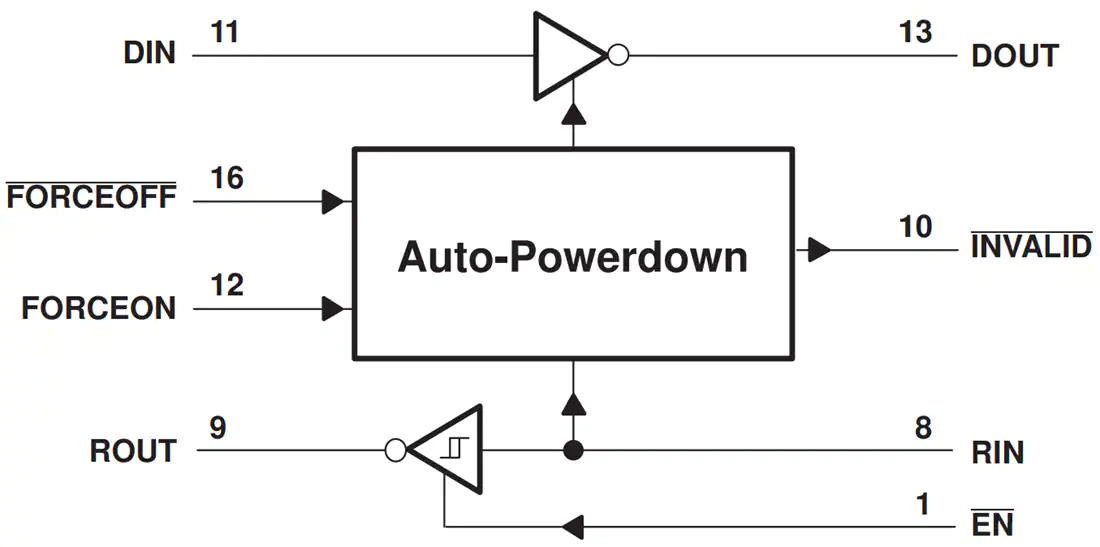

原理框图
