达尔科技AL5810QFJ3-7可调60V线性LED驱动器提供优良的温度和电压电流稳定性输出可调处理能力。这个LED驱动器的特点是通过使用标准值电阻设置LED电流和外部电阻来简化设计。AL5810Q具有从2V到60V的开路漏极输出，使其能够驱动高边或低边LED串的长LED链。该LED驱动具有低0.5V R(SET)引脚，可以通过最小化调节LED电流所需的开销来保持电流精度。与传统的线性LED驱动器相比，这减少了功耗，使其成为驱动LED最高200mA的理想选择。AL5810Q可选可湿式侧面W-DFN2020-3/SWP (A型)封装(2mm × 2mm)，功耗(P(D))可达2W。

AL5810Q LED驱动是AEC-Q100合格，PPAP能力，IATF 16949认证。该LED驱动器工作在-40°C至155°C的工作温度范围。典型的应用包括内部和外部汽车LED照明，水坑照明，侧标记灯，汽车镜子转向灯，和仪表照明。

特性

• 低参考电压(V(RSET)=0.5V)

• 高达200mA可调的接收器或光源LED电流

• 室温下LED电流容差±5%

• 增加调节电流的并联装置

• 过热关机

• 可湿式W-DFN2020-3/SWP (A型)(2mm x 2mm)和P(D型)，可达2W

• 完全无铅，符合RoHS标准

• 无卤、无锑环保器件

• AEC-Q100认证，PPAP认证，IATF 16949认证

规范

• 2V ~ 60V宽输入电压范围

• -55°C ~ 150°C的存储温度范围

• -40°C至155°C工作温度范围

• 1000µ电源电流

应用程序

• 汽车内外LED照明

• 水坑照明

• 标志灯

• 汽车后视镜转向灯

• 用于穹顶和心情照明的LED串

• 仪表照明

框图

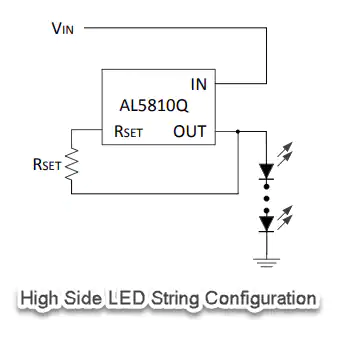

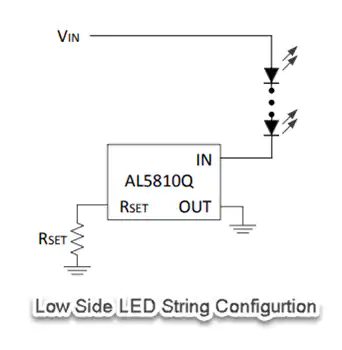

应用电路图
