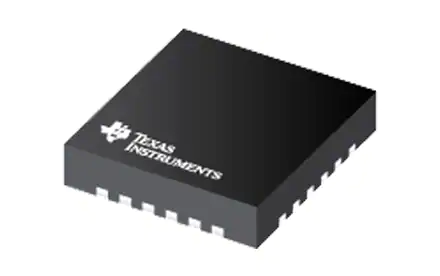

德州仪器AFE10004功率放大器监视器和控制器是一个高度集成的，自主的，功率放大器(PA)精确模拟前端(AFE)。AFE10004包括四个温度补偿数模转换器(dac)，集成EEPROM和栅偏置开关。AFE10004上的四个dac是由四个独立的、用户定义的、存储在内部EEPROM中的温度-电压传递函数编程的，允许任何温度影响被纠正，而不需要额外的外部电路。AFE10004启动后，无需系统控制器的干预，即可在控制应用中为设置和补偿偏置电压提供一个完整的系统。

TI AFE10004功率放大器监视器和控制器具有功能集成和宽广的工作温度范围，使其成为射频系统中功率放大器的一体化、自主偏置控制电路的极佳选择。灵活的DAC输出范围和内置的测序功能让AFE10004可以用作各种晶体管技术的偏置控制器，如LDMOS、GaAs和GaN。

特性

• 本地和远程二极管温度传感器

• ±2.5°C的准确性,最大

• 0.0625°C的决议

• 内部EEPROM用于自主操作

• 四个独立的传输功能存储

• 设备配置存储

• 用户存储的开放空间

• 四个模拟输出

• 源可达100mA

• 下沉20mA

• 最大正输出电压为5.5V

• 最小负输出电压为-10V

• 4个单调dac在1.22mV分辨率

• 自动配置输出范围:

• 大电流驱动能力:

• 高容性负载可达15µF

• 栅偏置开关和关断控制开关

• 1.22mV分辨率2个辅助dac

• 两个可编程关闭电压

• 50ns，典型的快速切换时间

• 低电阻3欧姆，最大

• 内置的顺序控制

• 内部2.5 v参考

• SPI和I(2)C接口:1.7V到3.6V运行

• SPI:四线接口

• 8个可选择的从地址

• -40℃~ +125℃指定温度范围

• -40°C ~ +150°C工作温度范围

应用程序

• 雷达

• 电子战

• 通信有效载荷

• 国防广播

• 有源天线系统mMIMO (AAS)

• 户外回程单位
