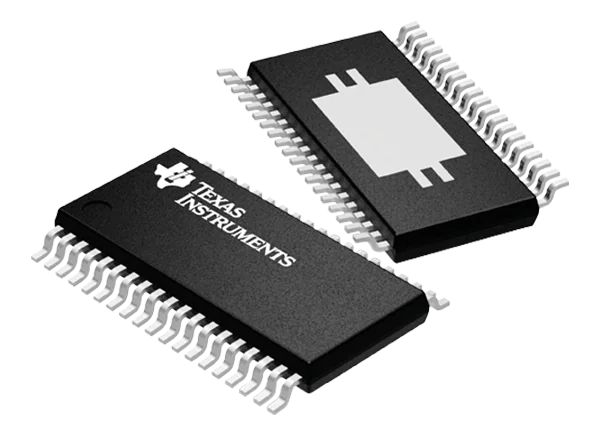

德州仪器公司的TAS5822M d类音频放大器提供高效率和数字输入，用于驱动消费、商业和工业电子中的扬声器。TAS5822M音频放大器提供高性能的闭环结构和宽开关频率范围，在大多数应用中通过减少无源器件和最小化电感尺寸来减小解决方案的尺寸。

TI的TAS5822M - d类音频放大器具有集成的音频处理器，最高可达96kHz的架构，支持先进的工艺流程。该器件支持高效的1SPW调制，D类环路带宽可调，实现良好的音频性能。

特性

• 灵活的音频I / O:

• 支持32,44.1,48,88.2,96kHz采样率

• I(2) s, lj, rj, TDM

• 用于音频监控、子信道或回声消除的SDOUT

• 集成锁相环，支持3线数字音频接口(不需要MCLK)

• 支持立体桥系或单声道平行桥系负载(BTL和PBTL)

• 有效类d操作:

• >90%的效率，90毫欧 R(DSon)

• 支持多种输出配置

• 2.0模式下2 × 35W (8欧姆， 24V, THD+N=1%)

• 2.0模式下2 × 22W (6欧姆， 18V, THD+N=1%)

• 优秀的音频性能:

• THD+N≤0.06%，1W, 1kHz, PVDD = 24V

• 信噪比≥110dB (a加权)，ICN≤40μVRMS

• 增强音频处理:

• 采样率转换器

• 96千赫处理器采样

• DC阻塞，2 ×14 BQs, THD管理器

• DPEQ,音量控制

• 输入混频器，输出横杆

• 四阶2带DRC + AGL

• 超温褶皱

• 灵活的电源配置

• PVDD 4.5V ~ 26.4V

• 1.8V或3.3V DVDD和I/O

• 优秀的综合自我保护:

• 过电流误差(奥西)

• 超高温警告(OTW)

• 因错误(OTE)

• 在/过电压锁定(UVLO / OVLO)

• 简单的系统集成

• 与开环器件相比，需要更少的无源器件

• 采用最新EMI技术的超低电磁干扰

• 大多数应用不需要大型电感器

• (2) C软件控制

• 降低解决方案的大小

应用程序

• 声音条，PC音频

• 无线、蓝牙扬声器

• 数字电视、高清电视、超高清和多用途显示器

转换图

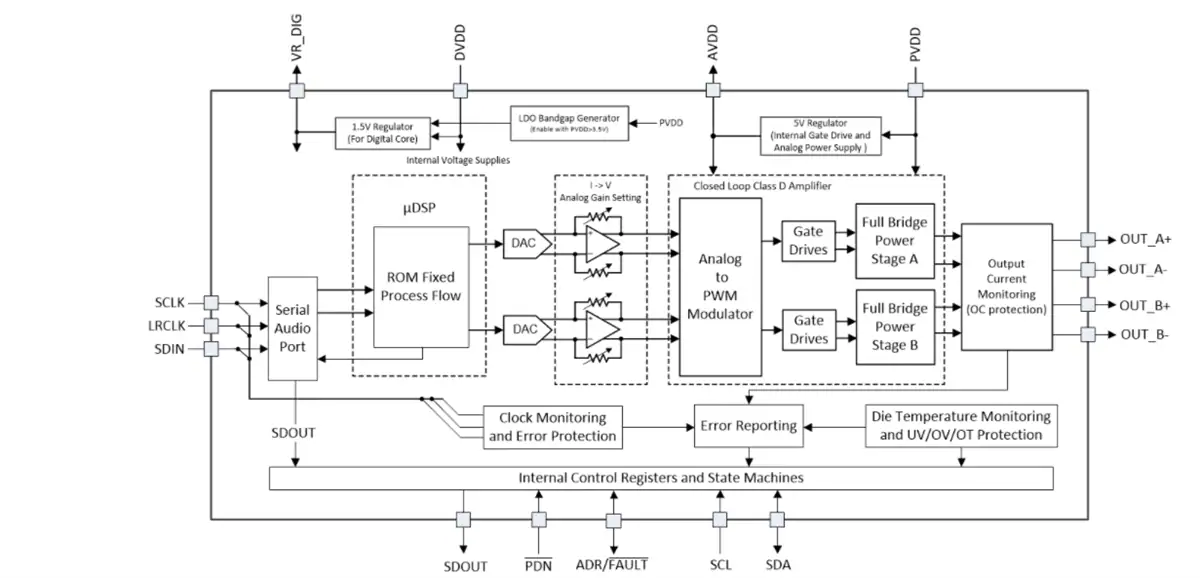

框图
