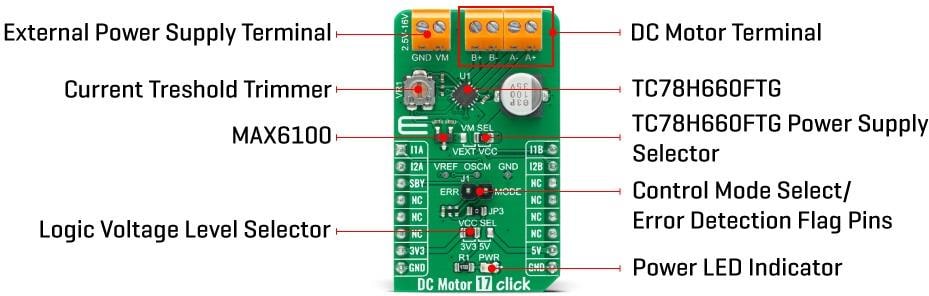

Mikroe DC Motor 17 click包含一个刷直流电机驱动器，并具有东芝半导体TC78H660FTG双H桥驱动器。驱动器是一个或两个刷电机与DMOS输出晶体管低导通电阻。该芯片是一个PWM控制的恒流驱动，电源电压从2.5V到16V，输出电流为2A。它的特点是一个感应电阻少电流控制架构和V(CC)稳压器的内部电路。还提供了具有错误检测标志输出功能的多错误检测功能。

特性

• 车载模块


• 东芝半导体TC78H660FTG双H桥驱动器，用于一个或两个直流刷电机，在输出晶体管中包含一个低导通电阻的DMOS

• 内置双H桥

• 内置检测电阻

• 多错误检测功能

• 错误检测国旗

• 选择操作模式

• 接口


• PWM, GPIO

• 兼容性


• mikroBUS

• 点击板尺寸


• 米(42.9毫米x25.4毫米)

• 输入电压


• 5 v, 3.3 v,外部

应用程序

• 驱动直流电机

• 控制旋转的方向

• 制动和调节电机电流

概述
