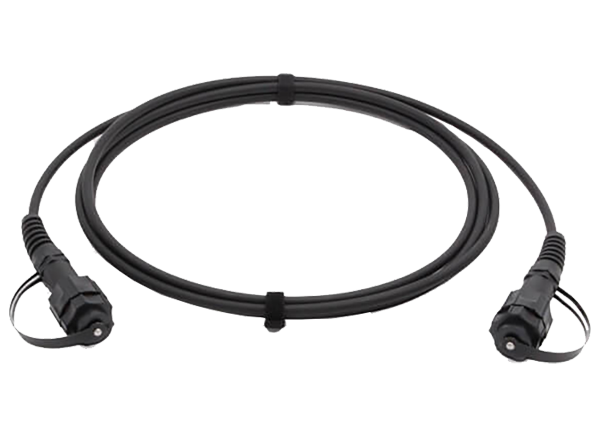

Megladon制造的HLC SCRATCHGUARD IP电缆组件满足IP68环境密封等级，是工业，光纤到天线(FTTA)和恶劣环境下的光纤应用的理想选择。IP连接器可在LC双工，Simplex SCAPC和MPO配置，以支持各种设备类型。法兰安装适配器也可用于集成到室外安装的接线盒。卡口锁紧系统接口采用IEC60603-7标准，确保与类似锁紧系统兼容，包括ODVA型连接器。内部连接器是行业标准，提供卓越的性能，并完全可互用。

特性

• HLC终止流程

• 参考级IL和ORL性能

• SCRATCHGUARD 耐用的配合表面

• LC双工、SCAPC和MPO连接器

• 连接器可安装4.8mm ~ 7mm线缆

• 单模和多模电缆选项

• IEC60603-7锁定机制

• 内联和法兰安装适配器

• 结框可用

• IP68额定

应用程序

• Fiber-to-the-Antenna (FTTA)

• 光纤到户(FTTH)

• 在植物纤维

• 严酷的环境下

• 工业

规范

• 性能

• IL变化0.1dB

• RL更改5dB

• 0.05dB IL变化

• RL更改为3dB

• 0.05dB IL变化

• RL更改为3dB

• -58dB标准HLC单模(SM)电缆

• -70dB的HCL角抛光物理接触型(APC)单模(SM)电缆

• -45dB标准HLC多模(MM)电缆

• -0.15dB用于标准HLC单模(SM)电缆

• -0.2dB，适用于HCL角抛光物理接触型(APC)单模(SM)电缆

• 标准HLC Multimode (MM)电缆为-0.1dB

• 1310和1550波长单模

• 850和1300波长的多模式

• 波长选择

• 初始插入损耗(IL)

• 初始回波损耗(RL)

• 0.05dB连接器重复性(IL变化)

• 温度循环

• 振动的损失

• 电缆保留损失

• 环境

• ±0.2°标准HLC单模(SM)电缆

• HCL角抛光物理接触型(APC)单模(SM)电缆为7.8°至8.2°

• ±0.2°标准HLC多模(MM)电缆

• 标准HLC单模(SM)电缆长度为10mm ~ 20mm

• HCL角抛光物理接触型(APC)单模(SM)电缆为7mm至12mm

• HLC Multimode (MM)标准电缆长度为10mm ~ 20mm

• 单模1250nm到1640nm

• 多模790nm到1380nm

• 存储温度范围:-40℃~ +85℃

• 相对湿度为5% ~ 95%

• 光的波长

• 曲率半径

• 0 ~ 50µm尖偏移

• FN (ROC)至50nm光纤高度

• 角
