Maxim集成的MAX25222C汽车4通道TFT-LCD电源提供对称的正AVDD和负NAVDD电源，以及VG(开)和VG(关)门电源。MAX25222C集成了一个VCOM缓冲器和一个温度测量模块，具有地面以上和以下的输出电压范围。

Maxim MAX25222C电源包含非易失性存储器，因此所有输出的值可以校准设备的生命周期(最多5次)。MAX25222C内置的l(2)C接口允许编程和读取诊断数据，编程后，可采用独立模式。MAX25222C包括广泛的诊断，以帮助实现ASIL B安全级别。此外，温度传感器接口模块可选地测量温度，使VCOM输出电压可以根据测量的温度进行调节。

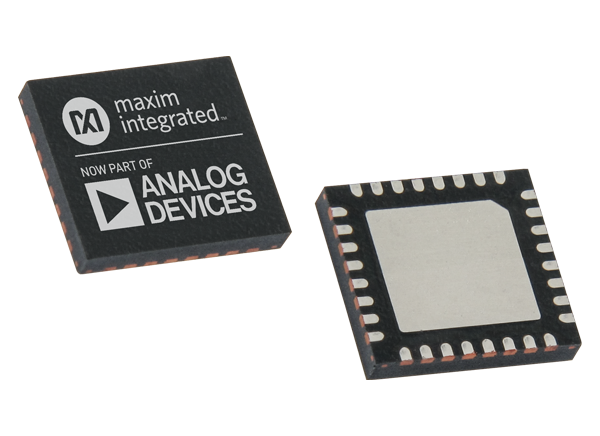

MAX25222C采用TQFN封装，可在-40°C至+125°C温度范围内工作。

特性

• 高集成


• 同步升压提供4.2V至10.5V的最高200mA的AVDD

• NAVDD变频器输出可达-200mA

• 15mA VG(ON)输出(7.6V至20.2V)从3倍调节电荷泵

• VG(关闭)(-18.2V至-5.6V)从调节电荷泵在-15mA(电荷泵倍频器)

• 在所有轨道上电和下电期间控制顺序

• 输出范围+1V到-2.49V在6.83mV的步骤

• NTC温度测量/补偿输入

• 低EMI


• 420kHz/2.1MHz扩频开关频率

• l(2)C控制/诊断接口，具有FLTB(中断)输出


• 对所有输出进行紫外诊断

• 所有输出的OV诊断

• 带隙基准超出范围

• 困FLTB销

• 沟通奇偶校验

• 威科姆公司DAC的错

• 多才多艺的


• AVDD/ NAVDD, VG(on)&gt非易失输出电压设置;VG(了)。威科姆公司和测序

• 编程后支持单机操作模式

• 紧凑的5mm x 5mm TQFN32封装

• AEC-Q100 1级

应用程序

• 信息娱乐显示

• 中央信息显示

• 仪器的集群

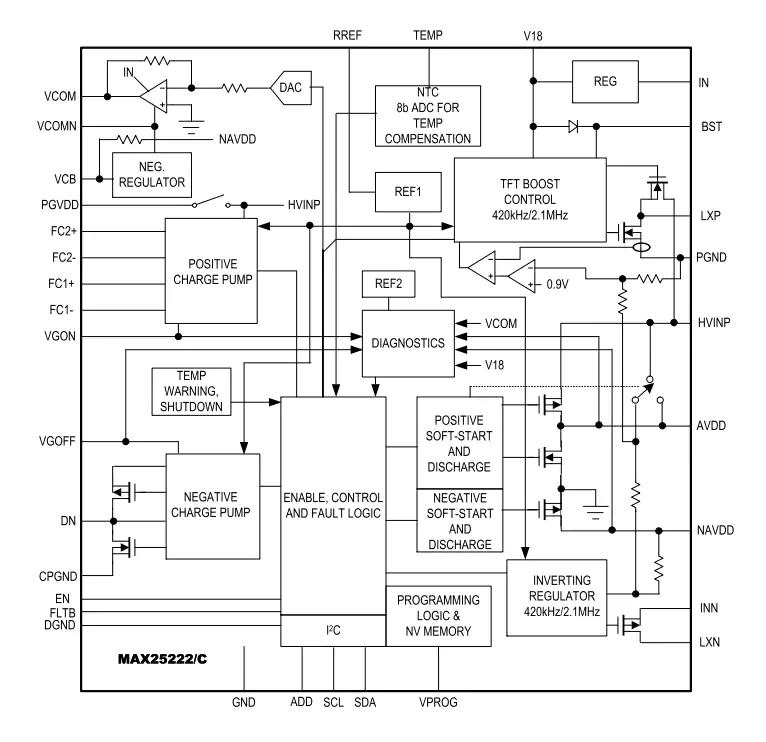

框图
