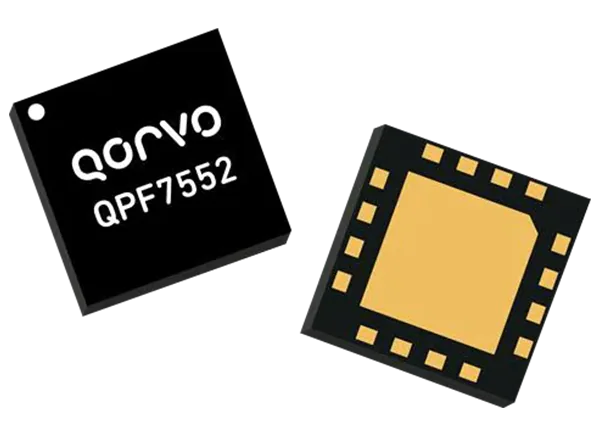

Qorvo QPF7552 Wi-Fi 6 bandBoost集成前端模块集成了bandBoost技术，专为Wi-Fi 6 (802.11ax)系统设计。QPF7552集成了5GHz功率放大器(PA)、UNII2c3带boost BAW滤波器、单极双掷开关(SP2T)和可旁路低噪声放大器(LNA)于一体。

QPF7552 iFEM为Wi-Fi三频段应用提供了一个紧凑的解决方案，需要在5GHz频段内同时运行两个无线电。集成了bandBoost技术，允许UNII2c3操作，同时将UNII1-2a的带外功率降低到适合在同一板上使用的水平。

该设备的性能目标可选操作范围很广，同时优化PA为5V供电电压。这些特点节省了功耗，同时保持最高的线性输出功率和领先的吞吐量。该设备的接收路径等于最佳技术，通过噪声数字性能最大化Rx灵敏度，在各种各样的条件下都是一致的。

包括QPF7552是模级滤波的2和3次谐波和2.4GHz拒绝DBDC操作。此外，一个直流功率检测器集成到包的应用反馈，提供一个比例电压的输出功率从发射路径。

特性

• 5490 mhz - 5835 mhz

• P(OUT) = +16dBm MCS11 HE160 -43dB动态EVM

• P(OUT) = +18dBm MCS11 HE80 -43dB动态EVM

• P(OUT) = +21dBm MCS9 VHT80/160 -35dB动态EVM

• P(OUT) = +25dBm MCS0 HT20光谱掩模符合性

• 优化为+5V操作

• 31日db Tx获得

• 55dB U-NII 1-2a的带外抑制

• 3.5 db噪声图

• 12dB增益和10dB旁路损失

• 60dB 2.4GHz Rx路径拒绝

• 集成直流功率检测器

应用程序

• 访问点

• 无线路由器

• 住宅网关

• 客户端设备

• 物联网

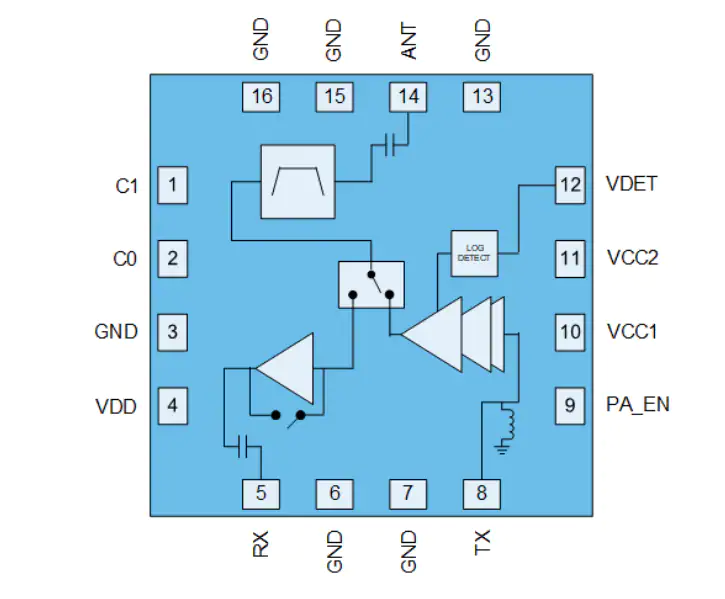

框图
