Bourns SRN2012T半屏蔽功率电感器在电感线圈的周边涂有磁性环氧涂层。这种设计提供了增强的屏蔽，与非屏蔽电感器相比，释放的磁场辐射水平更低。其他特性包括高电感，低DCR，高自谐振频率，高q。Bourns SRN2012T半屏蔽功率电感采用2mm x 1.2mm x 1.2mm封装，工作温度范围为-40°C至+125°C。理想的应用是射频信号处理，谐振电路，解耦和噪声滤波器的音频耳机，电缆调制解调器，机顶盒，硬盘驱动器，平板电脑，和移动电子设备。

特性

• Semi-shielded建设

• 微型尺寸

• 高Q值

• 高自已谐振频率

• 低及

• 铁氧体磁芯

• Sn终端完成

• 涂漆的铜线

• 磁性环氧树脂涂层

• 符合RoHS标准，不含卤素

应用程序

• 射频信号处理

• 谐振电路

• 音频耳机的解耦和噪声滤波器

• 电缆调制解调器

• 机顶盒

• 硬盘驱动器

• 平板电脑

• 移动电子设备

规范

• 尺寸为2mm x 1.2mm x 1.2mm

• 1µH ~ 22µH的电感范围

• 13 ~ 15q值

• 自谐振频率为20MHz ~ 208MHz

• 340mA至1300mA的额定电流

• 240mA至1100mA的额定电流

• 工作温度范围-40°C至+125°C

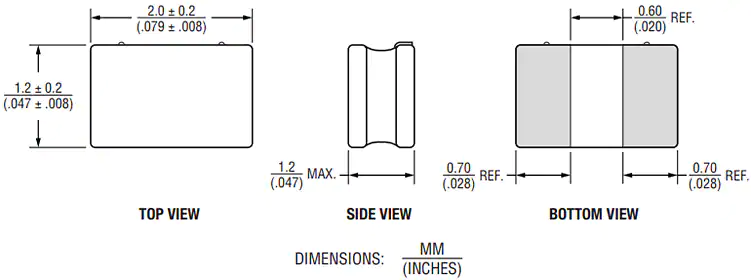

尺寸图
