SEGGER Microcontroller (Q)SPI Flash评估器，便于评估NOR和NAND emFile驱动程序的性能。易于使用的(Q)SPI flash评估板使串行flash设备的直接和间接编程测试SEGGER J-Link调试探头和生产程序员。

(Q)SPI Flash Evaluator是Flasher系列编程工具的一部分，为微控制器和内存设备提供可靠的，高速编程。

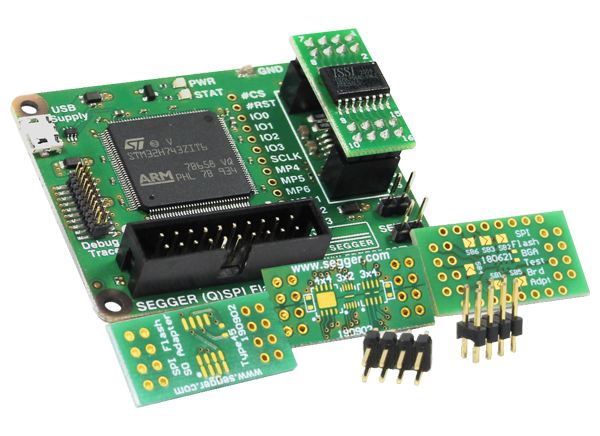

串行闪光装置被焊接到转接板上，启动评估器。然后适配器板通过一个8x2适配器头插入主板。不同的适配板可用于其他封装类型，包括SO-8, SO-16, BGA和SON。

组件

• ST STM32H743 ARM Cortex-M7微控制器

• 2个8pin头，用于连接flash转接板

• 20针头的直接flash编程

• 19针头的间接flash编程和调试

• 一个电源和一个状态指示灯

• 跳线用于闪光电源电压等级的选择(3.3V / 1.8V)

• USB微连接器用于电源供应

 内容

• SPI Flash评估器载体板

• 3 SO-8、SO-8W、SO-16适配板(空白PCB板)

• 3 BGA 4x6mm、5x5mm适配板(空白PCB板)

• 3 SON/DFN对应的适配板8×6, 6×5, 4×4, 3×4, 3×2(空白PCB板)

• 6个连接器
