Maxim MAX16151高压按钮开关控制器，具有开关缓冲器和锁存输出，优化控制系统功率。MAX16151可以接受机械开关的噪声输入，并产生干净的锁存输出。设备也可以产生一个一次性中断输出，以响应一个开关关闭超过在PB_IN的缓冲周期。

MAX16151的供电范围为+5V到+36V，供电电流消耗小于15μA，以确保在低功耗应用中最小的电池电流。坚固的开关输入(PB_IN)处理±60V水平和±10kV静电放电(ESD)保护在恶劣的工业环境中使用。3V调节锁存输出可以作为一个逻辑信号来控制通过晶体管或电压调节器。当检测到有效的按钮信号时，单独的INT输出提供系统中断。异步CLR输入允许外部信号强制锁存输出到OFF状态。

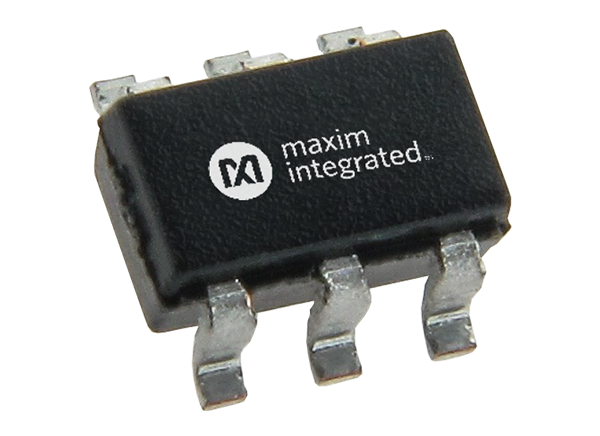

Maxim集成MAX16151按钮开/关控制器提供6凸晶圆级封装(WLP)和6针薄SOT23封装。设备的工作温度范围为-40℃~ +125℃。

特性

• 可达+36V工作范围

• 0V稳压锁存输出

• 10μA待机电流(ISB)

• 防反跳嘈杂的开关

• 50ms和2s缓冲时间选项

• 8s和16s停机时间

• 在每个开关闭合的一次INT输出

• 32个INT女士持续时间

• 按钮输入手柄可达±60V

• ±10kV HMB ESD保护

• 工作温度范围-40°C至+125°C

• 包选项

• SOT23-6

• WLP-6

应用程序

• 便携式仪器

• 工业设备

• 台式机和笔记本电脑

• 电信和服务器

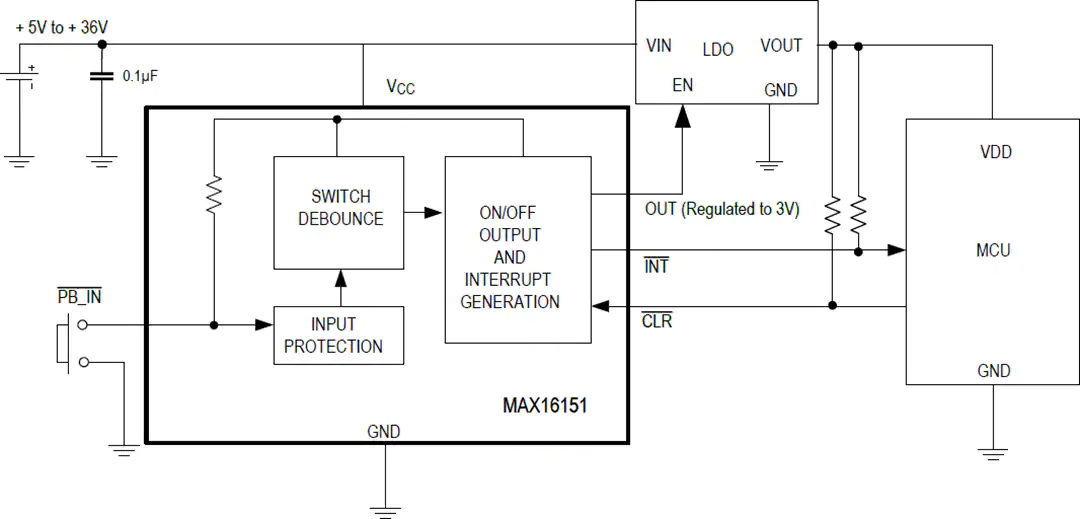

典型应用电路

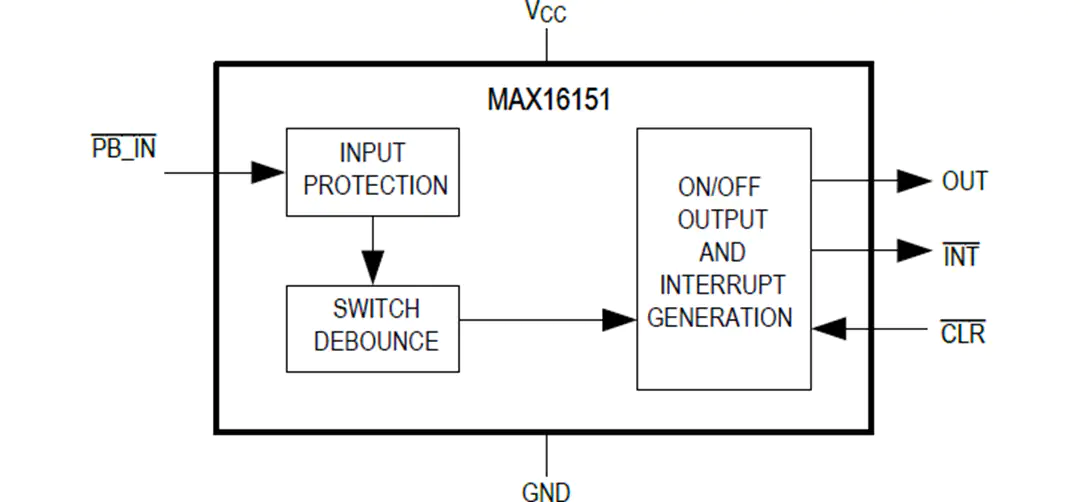

框图

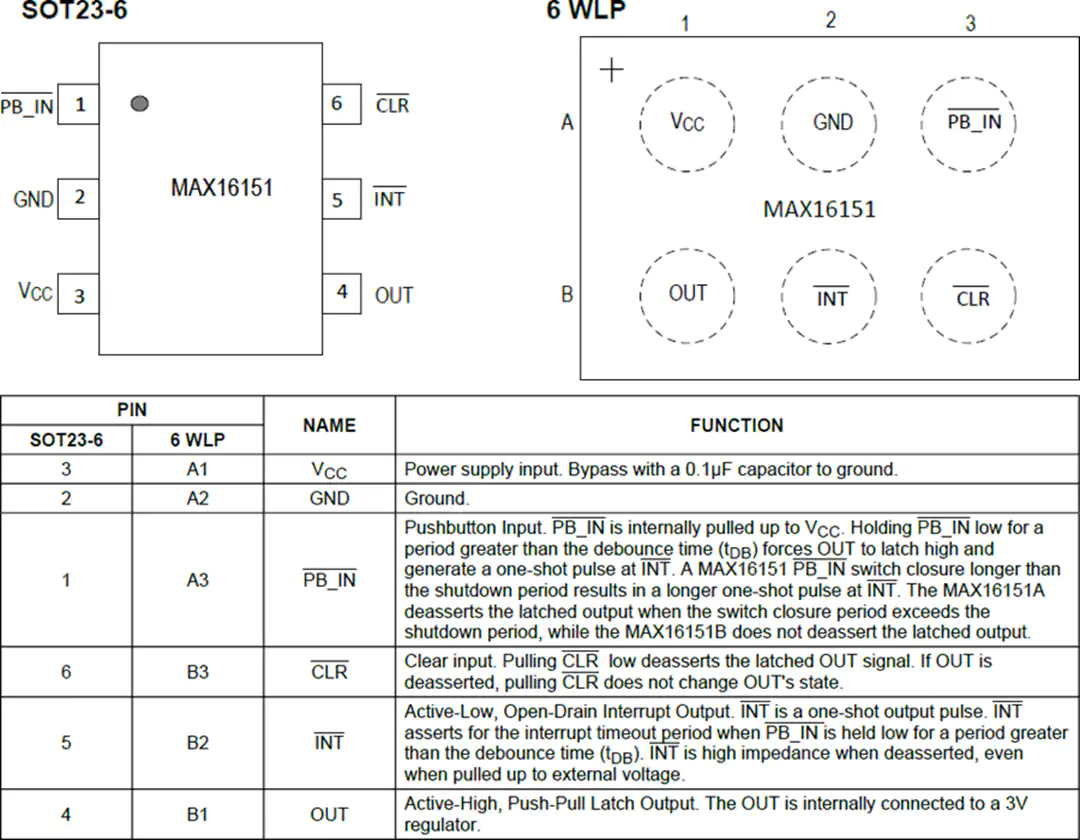

销名称
