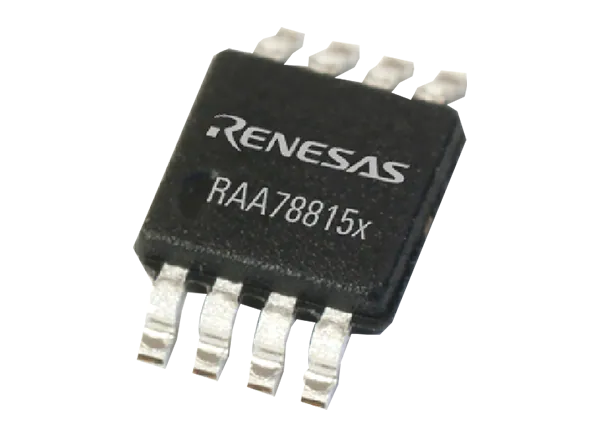

瑞萨电子RAA78815x 5V RS-485/422收发器是ISL315x系列的扩展，增加了EFT抗扰特性。RAA78815x具有±5kV EFT抗扰度和±16kV ESD抗扰度，适用于半双工设备。收发器提供电流限制和热保护安全功能。RAA78815x 5V RS-485/422收发器是自动化、安全摄像机网络和高节点数网络的理想选择。

特性

• 高VOD: 3.1V (Typ)转换为RD = 54欧姆

• ±5kV总线I/O引脚EFT抗扰度

• ±16.5kV总线I/O引脚ESD保护

• 115kbps、1Mbps、20Mbps支持的数据速率

• 全故障安全输出开路或短路输入

• 热插拔功能

• 1/8单位荷载

• 在总线上允许多达512收发器

• 低供电电流(驱动器关闭)

• 超低关断电流

• 高输出驱动

• 3.1V典型成Rd = 54欧姆

• 总线段长度可达2400米

• 弱电流

• 125μA是真正的1/8单位负载

• 在一个总线上允许多达512收发器

• 安全特性

• 电流限制和热保护

• 防止因母线连接和接线故障而损坏

应用程序

• 工厂自动化中的工业网络

• 楼宇自动化:照明、电梯、暖通空调

• 工业过程控制网络

• 保安摄像机网络

• 星形拓扑网络

• 高网络节点数

框图
