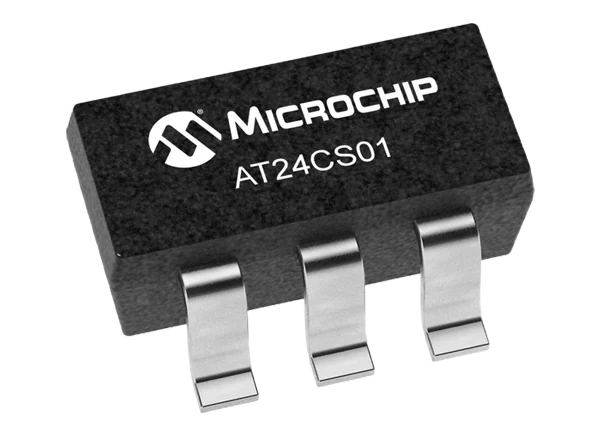

Microchip Technology AT24CSWx系列eeprom设计为I(2)C兼容(双线制)，具有安全寄存器和软件写保护。这些eeprom具有双向数据传输协议和过滤输入以抑制噪声。AT24CSWx eeprom的工作电压范围为1.7V至3.6V, 1mA的超低有源电流，0.8µa的备用电流，-40°C至85°C的温度范围。AT24CSW01X / AT24CSW02X eeprom提供8字节的页写模式，AT24CSW04X / AT24CSW08X eeprom提供16字节的页写模式，包括部分页写。这些eeprom有5铅SOT23和4球超薄WLCSP封装。

特性

• 随机和顺序读取模式

• 在5ms的自动写周期内

• 在4000 v ESD保护

• EEPROM阵列的软件写保护:

• 5个配置选项

• 保护设置可以是永久的

• 双向数据传输协议

• 施密特触发并过滤噪声抑制输入

• I(2) c兼容(双线制)串行接口:

• 100kHz标准模式，1.7V至3.6V

• 400kHz快速模式，1.7V至3.6V

• 1MHz快速模式+ (FM+)， 1.7V至3.6V

• AT24CSW01X / AT24CSW02X:

• 8字节页写模式

• AT24CSW04X / AT24CSW08X:

• 16字节页写模式

规范

• 1.7V至3.6V电压范围

• 1mA超低有功电流

• 0.8µ待机电流

• -40°C ~ 85°C温度范围

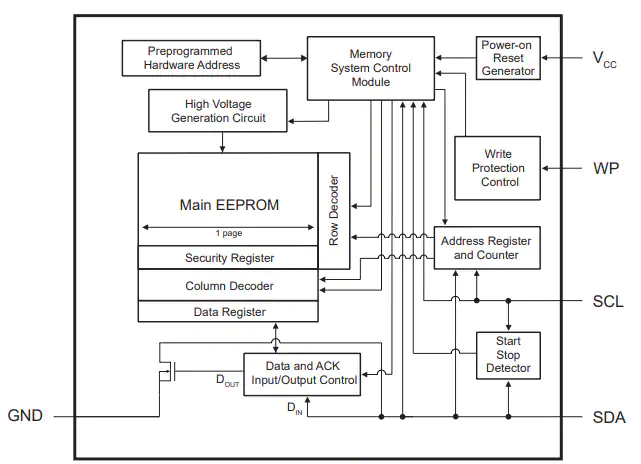

框图
