Maxim MAX25203双相同步升压控制器可使汽车信息娱乐系统在冷曲柄或启停操作期间一直处于调节状态，直到电池输入为1.8V。MAX25203也可以用于产生电压的显示背光和D类音频放大器。该器件可以在4.5 - 42.0V的输入电压下启动，启动后可以在1.8V的电压下工作，具有较低的5µa关机电流。

MAX25203工作在高达2.1MHz的频率，允许小的外部元件和减少输出纹波，并保证没有AM波段干扰。开关频率由电阻在220kHz至2100kHz之间可调。设备还可以动态同步到外部时钟。

MAX25203具有频率调制的扩频选项，以最小化EMI干扰。90°反相时钟输出使第二个MAX25203同步四相运行。

当电源电压超过输出调节电压时，直通运行效率超过98%。可编程限流消隐处理高峰值负载而不扩大电感。

MAX25203具有电源ok监视器和欠压锁定。保护功能包括一个周期一个周期的电流限制和热关闭。它在-40°C至+125°C的汽车温度范围内工作。

Maxim集成的MAX25203同步Boost控制器采用32针TQFN-EP封装，具有侧可湿侧翼，可进行光学检测，提高可靠性。

特性

• 满足严格的OEM模块功耗和性能规范

• FB输出电压精度±1.5%

• 输出电压12V ~ 65V可调

• 5µA关机电源电流

• 高效率和电流共享

• 透传，效率达98%

• OTP栅驱动电压从6.5V到10V允许用户优化外部mosfet和提高效率

• 相位间电流分担精度±5%，提高系统效率

• 可编程限流消隐处理高峰值负载而不扩大电感

• 减少电磁干扰的特点，减少对敏感无线电波段的干扰，而不牺牲宽的输入电压范围

• 扩展频谱的选择

• 在飞行的频率同步输入

• 电阻可编程频率之间的220kHz至2100kHz

• 同步输出为四相运行提供了一个90°失相时钟

• 集成和热增强封装节省电路板空间和成本

• 电流模式控制器，强制连续和跳跃模式

• 侧面可湿，32引脚TQFN-EP包

• 保护功能和I(2)C诊断，提高系统可靠性

• 电源欠压锁定

• 通过I(2)C监测模具温度

• 短路保护与真实关机

• 通过I(2)C进行单相电流监测

应用程序

• 信息娱乐系统

• 汽车音频放大器

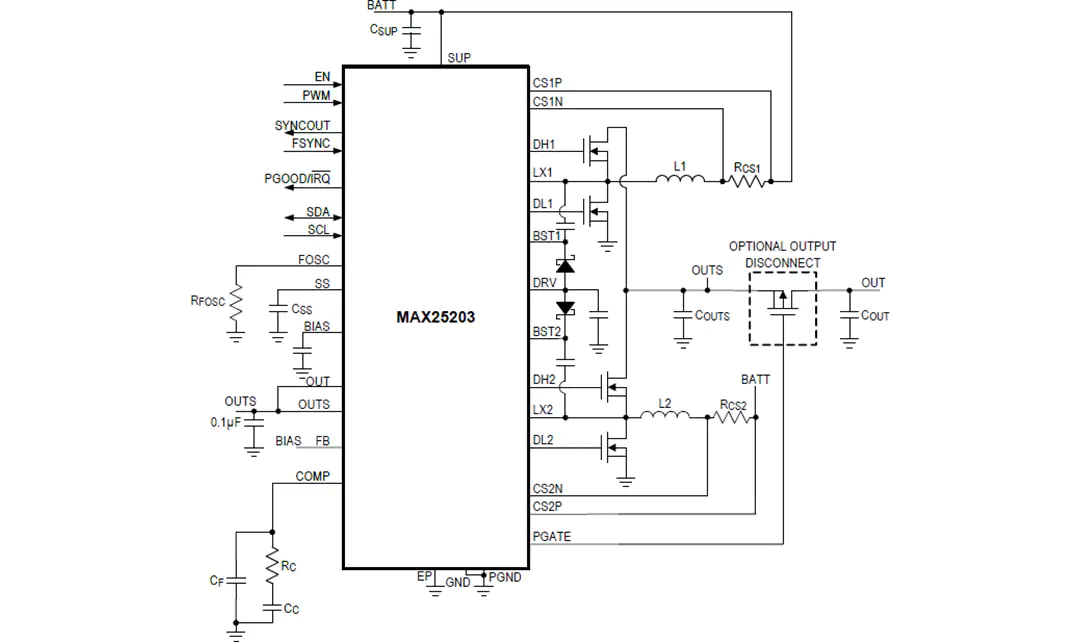

典型应用电路

框图
