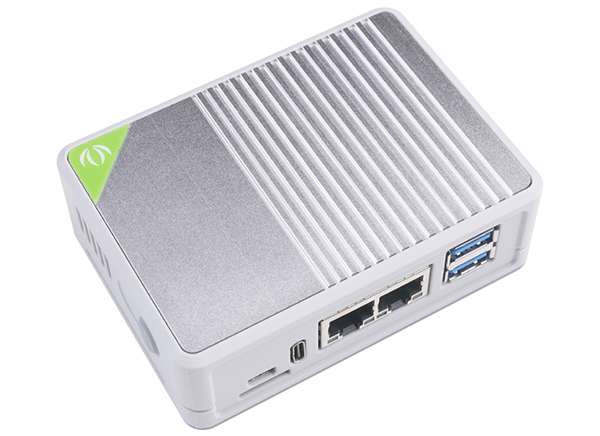

Seeed Studio Mini Router with Raspberry Pi Compute Module 4是专为双千兆以太网端口和USB 3.0端口的软路由器应用而设计的。树莓派计算模块4预装了4GB内存和32GB eMMC，以实现快速启动和平稳的整体体验。已安装的CM4可替换为任何其他CM4需要。

在两个千兆以太网口(RJ45)外，有一个以太网口连接到基于Broadcom BCM54210PE的CM4模块的千兆以太PHY (Gigabit Ethernet PHY)。另一个千兆以太网端口连接到微芯片公司的LAN7800，一个USB 3.0到千兆以太网桥。这里的USB 3.0接口是从CM4模块的PCIe接口扩展而来。此外，两个端口都可以支持高达1Gbps的速度。

se工作室迷你路由器与覆盆子π计算模块4特性等多种I / O外设MIPI CSI, MIPI DSI, micro hdmi连接显示器/摄像机,一个标准的9针USB 3.0头更多的USB扩张,micro sd卡插槽,FPC连接器都安置在一个紧凑的形式。

计算模块4包括一个PC/ABS外壳，顶部是一个铝合金，它有一个大水槽，可以在极端负载下冷却CM4。这种外壳提供了更好的保护，是理想的工业应用。箱子有很长的橡胶脚，以更好的稳定性时，放置在一个平坦的表面，并安装在两种不同的方法。一种是使用锁孔槽壁挂装，并将其挂在两个不同的方向或使用三个安装孔，并将其安装到DIN轨道上。

特性

• 由树莓派计算模块4提供，4GB RAM/ 32GB eMMC

• 紧凑的尺寸(75x64x21mm)与丰富的I/O外围设备

• 双千兆以太网连接器和OpenWrt固件预装，实现软件路由器应用

• 摄像头/显示器连接使用MIPI CSI, MIPI DSI和micro-HDMI接口

• 板载双USB 3.0与一个额外的USB 3.0 9针头更多的外部端口

• Micro-SD卡插槽用于加载非emmc版本的CM4的系统映像

• FPC连接器(I(2)C, SPI)可扩展性更强

• 带有风扇电源连接器的外部风扇支架

• 电源使用USB Type-C

• 铝合金顶部带有大散热器，散热效果更好

• PC/ABS外壳，具有更好的保护，适用于工业应用

• 长橡胶脚的情况下，以更好的稳定性时，放置在一个平坦的表面

• 钥匙孔槽墙壁安装与能力挂在两个方向

• DIN导轨安装支架带有3个安装孔

应用程序

• 软件路由器

• 物联网

• 智能家居

• 相机的项目

 内容

• 1 ×双千兆以太网载波板为树莓派CM4 4GB RAM, 32GB eMMC

• 1 x铝制外壳

• 1 x国际墙壁适配器电源5VDC 4A - c型(带有美国/AU/英国/欧盟插头)

连接

硬件概述

布局
