东芝TB67S539FTG双极步进电机驱动芯片是一种两相双极步进电机驱动器，实现PWM斩波器。TB67S539FTG采用BiCD工艺，具有40V/2.0A的绝对最大额定值。TB67S539FTG步进电机可以通过一个内置稳压器在单个VM电源下运行。设备封装在qfn325mm × 5mm的外包装中，减少外部部件。

特性

• BiCD工艺单片集成电路

• 可控制双极步进电机

• 先进的电流检测系统(ACDS)实现了PWM恒流控制，无需外部电流检测电阻

• 先进的动态混合衰减(ADMD)实现了一种高效的PWM恒流控制

• 时钟输入控件

• 减少了电荷泵的外部组件

• 操作完整，一半，四分之一，1/8,1/16和1/32步决议

• BiCD工艺:使用DMOSFET作为输出功率晶体管

• 高耐压大电流驱动:40V / 2.0A(绝对最大额定值)

• 内置热停机(TSD)，过流检测(ISD)，欠压锁定(UVLO)

• QFN32 (5mm × 5mm)包装

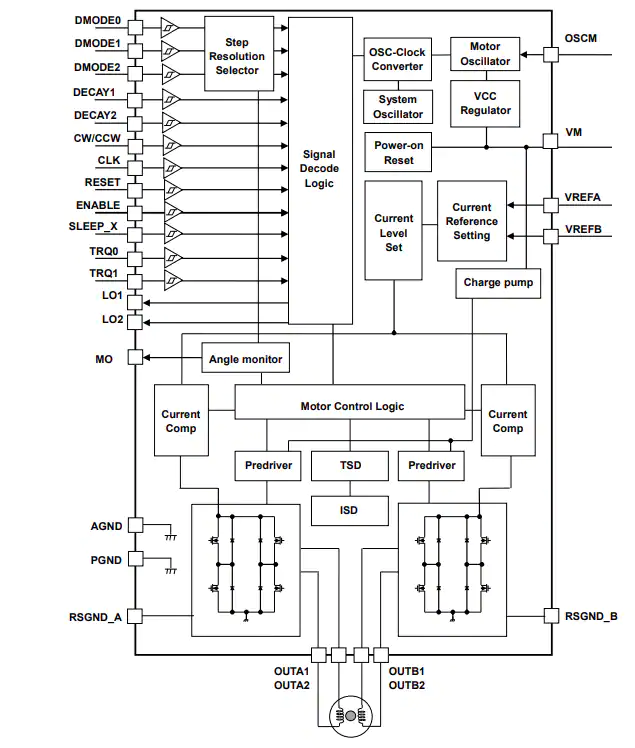

框图
