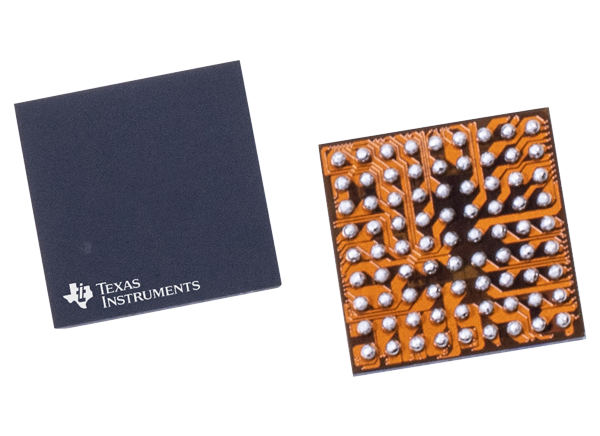

德州仪器TPS659128x处理器电源管理单元(PMU)提供4个可配置降压转换器，输出电流高达2.5A和10个LDO稳压器用于外部使用。这些ldo可以由电池或预先调节的电源提供。每个特定的部件编号都有不同的工厂编程的上电和下电顺序。

德州仪器TPS659128x集成了一个32kHz RC振荡器，在上电或下电期间对所有资源进行排序。所有的LDOs和DC-DC转换器可以控制I(2)C或SPI接口或基本使能引脚后启动。此外，电压缩放接口允许通过I(2)C或基本的屋顶-地板控制将DC-DC转换器转换为不同的电压。三个具有先进调光功能的LED驱动器集成在设备内部。

通用输入输出(GPIO)功能是多路复用的各种引脚，包括LED引脚，ENx引脚，和SPI引脚时，不使用。每个GPIO都可以配置为上电序列的一部分，以控制外部资源。一个睡眠引脚可以在活动模式和预编程睡眠模式之间切换，以实现功率优化。TPS659128x器件采用9-pin × 9-pin DSBGA封装(3.6mm × 3.6mm)，间距0.4mm。

特性

• 四个降压转换器

• 输入电压(V(IN))范围为2.7V ~ 5.5V

• 轻载电流下的省电模式

• PWM模式下输出电压精度±2%

• 典型的26µA静态电流每个转换器

• 动态电压缩放

• 100%占空比，最低的跌落

• 十ldo

• 1.8 v至3.6 v

• 3 v 5.5 v

• 八个通用ldo

• 输出电压范围0.8V ~ 3.3V

• 一个典型的32µA静态电流每LDO

• 两个低噪声RF-LDOs

• 输出电压范围1.6V ~ 3.3V

• 预先调节支持单独的电源输入

• 经济型 控制方案

• ldo的V(IN)范围对应于以下电压范围

• 三个领导的司机

• 内部调光使用I(2)C

• 每个电流接收器可达20mA

• 温度监控

• 高温预警

• 热关机

• 旁路开关

• 与DCDC4一起用于驱动射频功率放大器(RF-PA)

• 接口

• (2) C接口

• 用于动态电压缩放(DVS)的电源I(2)C接口

• 串行外围接口(SPI)

• 32 khz RC振荡器

• 欠压锁定，电池故障比较器，长按按钮检测

• 3.6mm × 3.6mm DSBGA封装，间距0.4mm

应用程序

• 智能手机

• 无线路由器和交换机

• 平板电脑

• 工业应用

• LTE调制解调器

• 全球定位系统(GPS)

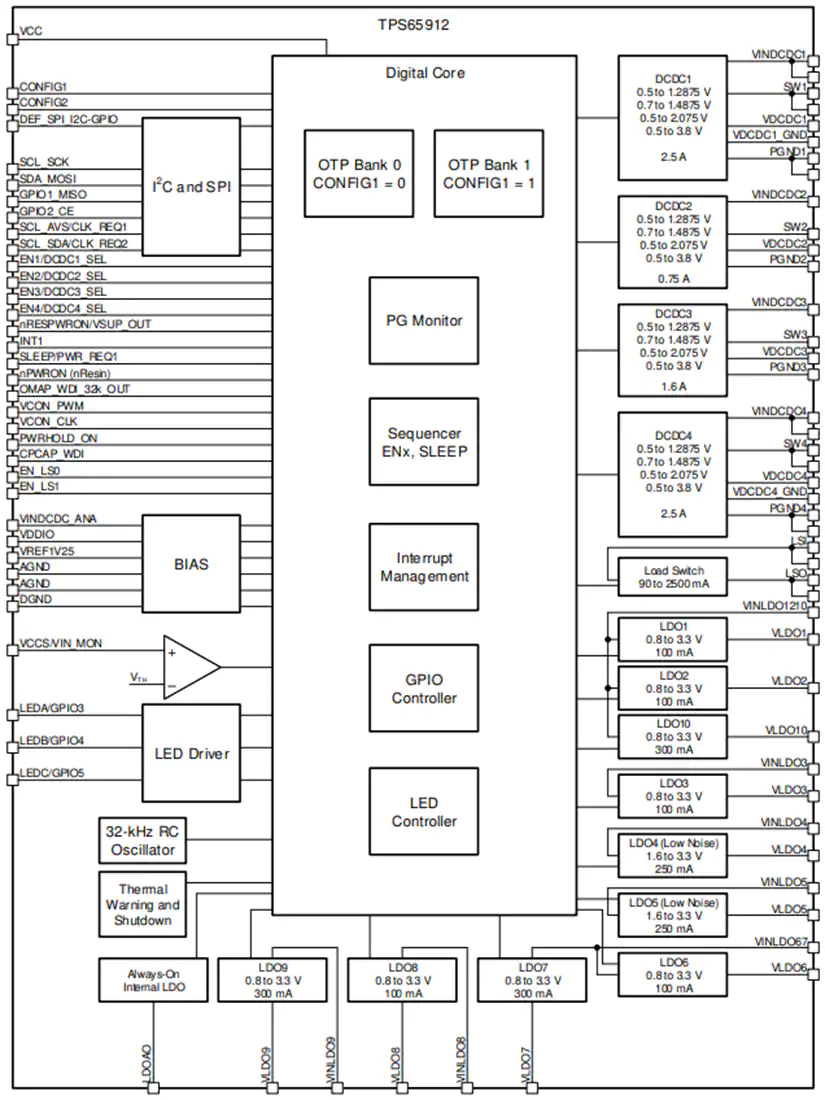

原理框图
