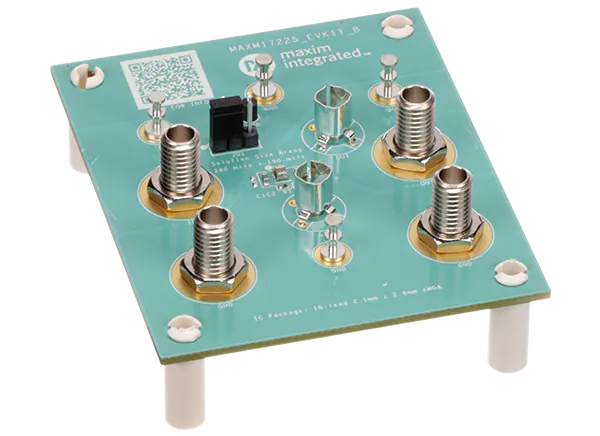

Maxim MAX17225集成评估套件旨在快速演示MAX17220 - MAX17225集成电路的功能和多功能性。MAX17220 - MAX17225 DC-DC转换器是超低静态电流升压(升压)DC-DC转换器，具有225mA/0.5A/1A峰值电感电流限制和True Shutdown 。True Shutdown断开输入输出，没有正向或反向电流。输出电压是可选择的使用单一标准1%电阻。

MAX17225评估套件具有两个独立的电路来评估MAX17220-MAX17225的两个不同的IC封装。根据负载的不同，双电路工作在400mV到5.5V的输入范围内，典型启动电压为0.88V，负载为3k欧姆。每个电路提供电阻可配置的输出电压从1.8V到5V在100mV/阶跃。

MAX17225评估套件包括MAX17225ELT+和MAX17225ENT+安装。

特性

• 一块板上有两个独立的电路

• 评估6脚µ- DFN的MAX17220-MAX17225 IC系列

• 在6针晶圆级封装(WLP)中评估MAX17220-MAX17225 IC系列

• 输入范围:400mV ~ 5.5V

• 100mV/step可配置输出电压

• 输出电流可达100mA/225mA/425mA

• 证明2层1oz铜PCB布局

• 演示紧凑的解决方案大小

• 完全组装和测试

必需的设备

• MAX17225评估板

• 1.8V至5V, 3A直流电源

• 电子负载能力425mA

• 数字电压表(数字式电压表)

PCB布局

设备示意图
