Maxim MAX20404 / MAX20405 / MAX20406汽车同步降压变换器提供了一个集成的高侧和低侧开关的小尺寸。MAX20404 / MAX20405 / MAX20406提供6A的宽输入电压范围从3V到36V。通过观察PGOOD信号可以监测电压质量。MAX20404 / MAX20405 / MAX20406以99%的占空比运行在dropout模式下。这使得该设备适用于汽车和工业应用。

MAX20404 / MAX20405 / MAX20406汽车同步降压变换器支持5V和3.3V的可编程或固定输出电压。该设备内部固定频率为2.1MHz(或400KHz或3MHz)，允许小型外部元件，减少输出纹波，并确保没有AM干扰。该转换器在轻负载时自动进入跳跃式模式，空载时的超低静态电流为10μA。

MAX204xx系列提供了从单相配置4A到10A和双相配置高达20A的引脚到引脚兼容产品。此外，MAX20405优化双相运行具有非常高的电流共享精度。该设备可与扩频调频设计，以减少由于调制频率的电磁辐射发射。

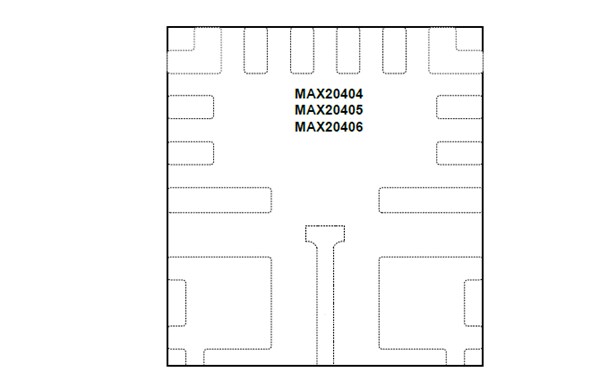

MAX20405封装在一个3.5mm x 3.75mm的17针FC2QFN封装中，使用最小的外部组件。

特性

• 多功能，体积小


• 工作V(IN)范围3V至36V

• 10μA跳跃式静态电流

• 集成fet的同步DC-DC变换器

• 400kHz、2.1MHz和3MHz固定频率选项

• 固定2.5ms内部软启动

• 可编程0.8V至10V输出，或3.3V和5.0V固定输出选项

• 3.5mm x 3.75mm 17-Pin FC2QFN

• 对称封装提供优越的电磁干扰性能

• 利用能力


• 能否用于双相配置的大功率设计

• 通过共享VEA引脚实现动态电流共享

• 低i (q)双相运行能力

• 精度高


• ±1%空载FPWM模式输出电压精度

• 精确的输出电压监测与PGOOD

• 适用于汽车环境


• 强制pwm和跳跃模式操作

• 99%占空比运行，低损耗

• 过温、短路保护

• -40°C ~ +125°C工作温度范围

• 42 v Load-dump宽容

• AEC-Q100合格

应用程序

• 汽车


• 信息娱乐系统

• ADAS和其他安全关键应用

• 工业

• 高压直流-直流转换器

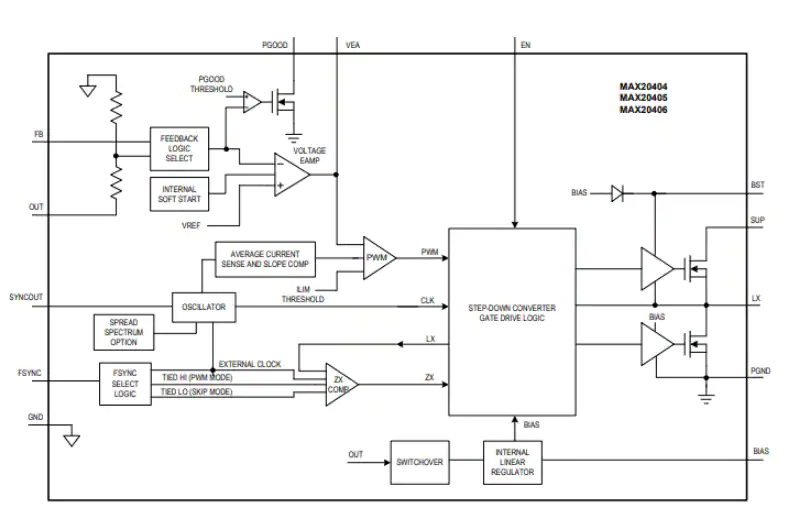

框图
