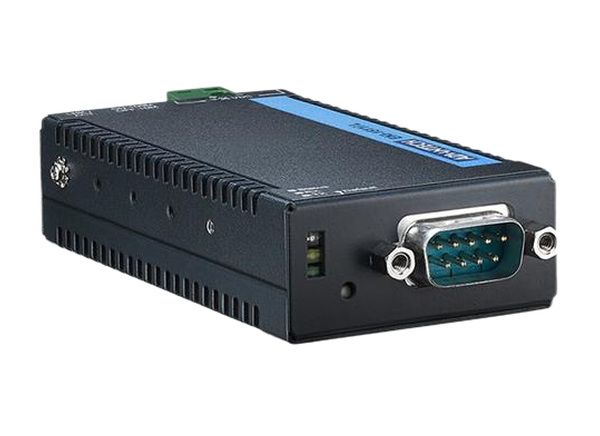

研华EKI-1511串行到以太网设备服务器为将RS-232或RS-422/485串行设备(如PLC、仪表、传感器和条形码阅读器)连接到基于ip的以太网LAN提供了经济的解决方案。EKI-1511几乎允许任何具有串口的设备连接和共享以太网网络，同时还提供各种操作，如COM端口重定向(Virtual COMport)、TCP服务器、TCP客户端和UDP模式。使用COM端口重定向模式，标准的串行操作调用被透明地重定向到服务器，保证了与传统串行设备的兼容性，并实现了与现有软件的向后兼容性。EKI-1511系列采用TCP服务器、TCP客户端和UDP模式，通过标准的网络API保证了网络软件的兼容性。串行设备可以通过点对点的方式与其他设备通信，因此不需要中间主机PC和软件编程。

研华EKI-1511串行到以太网设备服务器可用于RS-232 (EKI-1511L, EKI-1511IL)和RS-422/485 (EKI-1511X)应用程序。EKI-1511IL具有扩展-40°C至+75°C的工作温度。

特性

• RS-232和RS-422/485串行设备服务器

• 1x 10/ 100mbps以太网端口

• 提供COM端口重定向(Virtual COM)、TCP、UDP操作方式

• 提供多种配置方法，包括Windows实用程序、Telnet控制台和Web浏览器

• 支持高达4Kbps的波特率

• 一个串口最多允许5台主机访问

• TCP客户端方式最多可以访问16个主机

• 内置8kV ESD保护所有串行信号

• 支持32/64位Windows 2000/XP/Vista/7/8/8.1/10、Windows Server 2003/2008/2012和Linux操作系统

• “I”型号支持广泛的工作温度

应用程序

• 远程监控环境

• 安全系统

• 工厂自动化

• 监控与数据采集(SCADA)

• 运输

• 售货亭及销售点(POS)

规范

• 以太网通信


• 兼容性:IEEE 802.3, IEEE 802.3u

• 速度10/100Mbps

• 端口数:1

• 接口连接器:8pin RJ45

• 保护:内置2.25k V(DC)磁隔离

• 串行通信


• RS-232: TxD、RxD、CTS、RTS、GND

• RS-422: TxD+， TxD-， RxD+， RxD-， GND

• RS-485 2线:Data+， Data-， GND

• RS-485 4线:TxD+、TxD-、RxD+、RxD- GND

• 端口类型

• eki - 1511 l: rs - 232

• eki - 1511 x: RS-422/485

• 端口数:1

• 端口连接器:DB9公

• 数据位:5,6,7,8

• 停止位:1,1.5,2

• 奇偶校验:无、奇、偶、空格、标号

• 流量控制:XON/XOFF, RTS/CTS

• 波特率:300bps ~ 230.4kbps

• 串行信号


• 保护:所有信号内置8KV ESD

• 一般


• LED指示灯系统:电源，系统状态/LAN:速度，链接/活动，串行，Tx, Rx

• 功率要求


• 输入:9V ~ 36V(DC)

• 连接器:接线盒

• 消费:1 w

• 软件

• COM端口重定向模式(虚拟COM)

• TCP/UDP server(轮询)模式TCP/UDP client(事件处理)模式

• 配对连接(对等)模式

• 32位/ 64位Windows 2000 / XP或Vista / 7/8/8.1/10

• Windows Server 2003/2008/2012

• Linux

• 驱动程序支持:

• 操作模式:

• 配置:Windows实用程序，Telnet控制台，Web浏览器

• 管理:SNMP MIB-II

• 协议:ICMP、IP、TCP、UDP、BOOTP、DHCP、Auto IP、SNMP、HTTP、DNS、SMTP、ARP、NTP

• 力学


• 外形尺寸:46.0mm x 85.1mm x 21.2mm

• 外壳:金属，坚固的安装硬件

• 安装:导轨、墙

• 重量:0.127公斤

• 环境


• EKI-1511L, EKI-1511X: -10°C至60°C

• EKI-1511IL: -40°C至75°C

• 工作温度:


• 存储温度:-40℃~ 85℃

• 工作湿度:10% ~ 95% RH

• 监管机构的批准


• EMC: CE, FCC Part 15 Subpart B (Class A)

文档

• 数据表

• eki - 1511 l用户手册

• eki - 1511 x用户手册

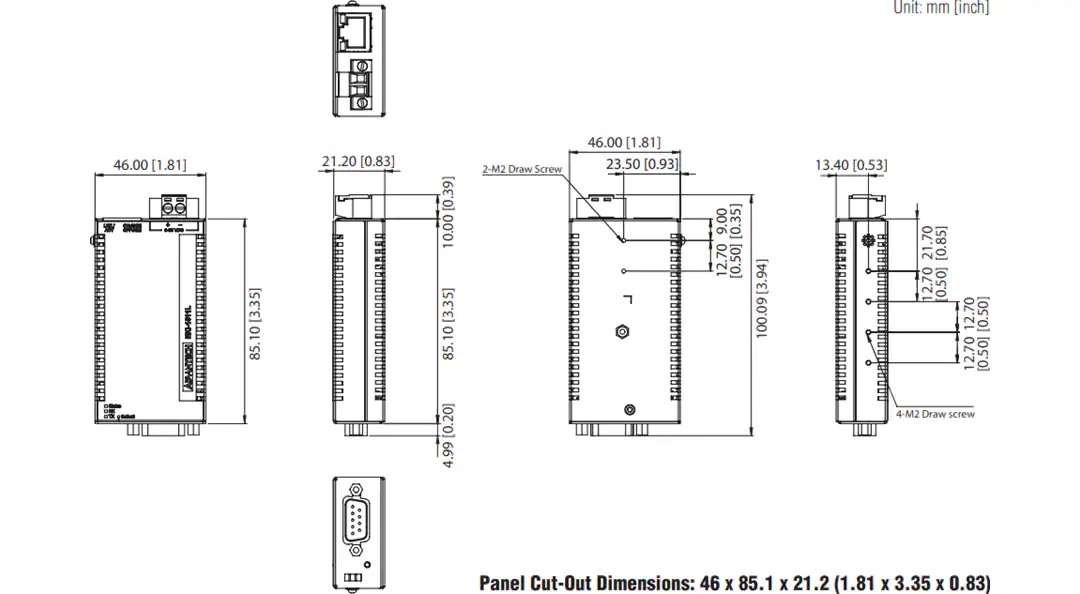

机械制图
