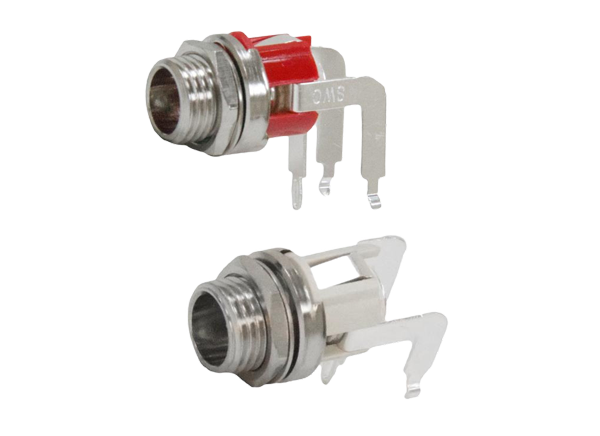

Switchcraft低轮廓(LP) PCB安装直流电源插孔提供低5.8毫米(0.230“)轮廓用于小型电子设备。LP电源插孔提供了从PCB到插孔中心的缩短距离。整体设计保持不变。高度差是唯一允许插孔仍然与Switchcraft或其他制造商的标准插头匹配的变化。低轮廓PCB安装直流电源插座可提供全范围的中心引脚直径和套管长度标准和高温选项。

特性

• 比标准高度低30%的直流电源插孔(0.330“至0.230”低外形)

• 配合标准插头

• 中心销直径和衬套长度的全量程

• 标准和高温选项

• 美国制造

• 包括硬件

• 1x P2439镀镍黄铜六角螺母

• 1x P2441镀镍钢平垫圈

规范

• 电

• 标准元件在12V(DC)电阻下为5A

• 高温元件在12V(DC)电阻下可达7.5A

• 10000欧姆最低初始

• 1000毫欧湿度/耐久性暴露后最低

• 0.01欧姆最大初始

• 0.02欧姆最大湿度/耐久性暴露后

• 0.1欧姆盐后最大

• 接触电阻

• 绝缘电阻

• 最大耐压500V(AC)

• 触点容量

• 温度范围

• 标准组件-55℃~ +85℃

• 高温部件-40℃~ +105℃

• 机械

• 最大3磅插入

• 四盎司的最低支取

• 最小插入/提取周期10000次

• 力

• 测量

• D0 1.3mm至 D0 2.5mm引脚范围

• 轴套长度可选5.5mm或8.1mm

• 5.8毫米的概要文件

• 材料

• 模制塑料外壳

• 镀铜合金安装衬套，六角螺母，销，弹簧，和端子

• 硬质塑料绝缘体
