NXP Semiconductors P3A9606 2-Channel Voltage Level Translator 旨在实现传统I(2)C-bus/SMBus和12.5MHz I3C-bus应用的双向电压水平转换。当使用两个设备时，还支持高速SPI应用程序。

P3A9606具有2个1位输入输出接口(An、Bn)、1个OE (Output Enable input)、2个供电引脚(V CCA、V CCB)。V(CCA)和V(CCB)都可以在0.72V到1.98V之间的任何电压下供电，使得该设备适合于在低压节点(0.8V、1.2V和1.8V)之间转换。V(CCA)必须≤V(CCB)，以保证正常运行。

特性

• 供电电压范围宽


• V(CCA): 0.72V ~ 1.98V

• V(CCB): 0.72V ~ 1.98V

• V (CCA)≤(建行)

• 输入接受高达1.98V的电压

• 耐受1.98V的过电压

• 提供I3C、I(2) c总线、SMBus和SPI器件的电压电平转换

• I(OFF)电路提供部分Power-Down模式操作

• 防静电保护


• HBM JESD22-A114E 2级超过2000V

• CDM JESD22-C101E超过1000V

• 每JESD 78B II级锁止性能超过100mA

• 工作温度范围-40°C至+125°C

• 1.35mm x 1.0mm x 0.32mm X2SON8封装;0.35毫米的间距

应用程序

• I3C总线，I(2) c总线，SPI级转换

• 服务器

• 笔记本电脑和平板电脑

• 智能手机

资源

• 数据表

• 简报

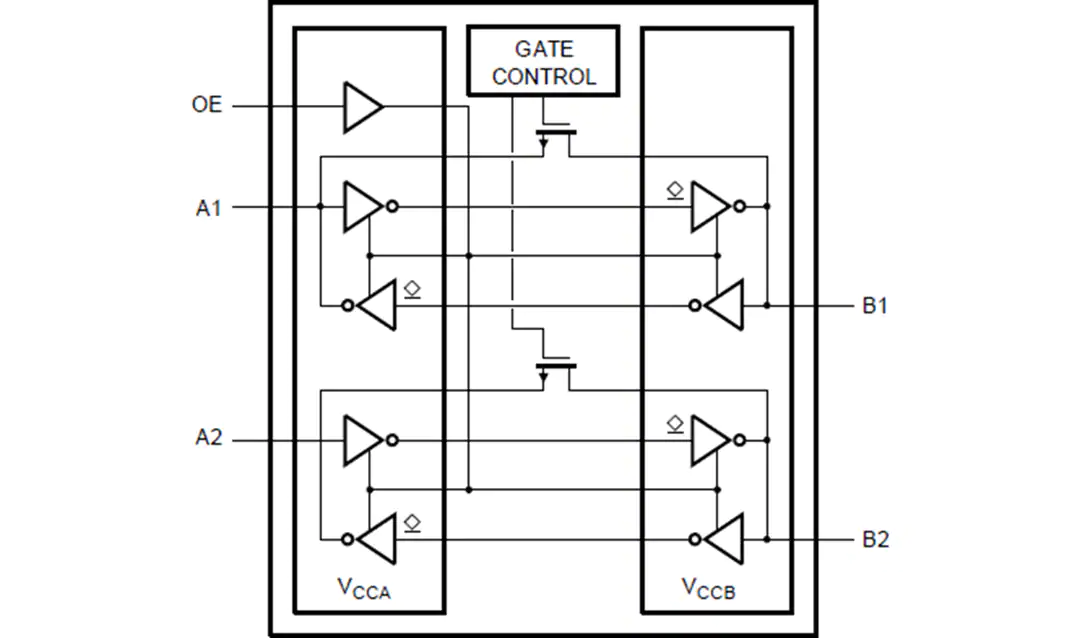

框图

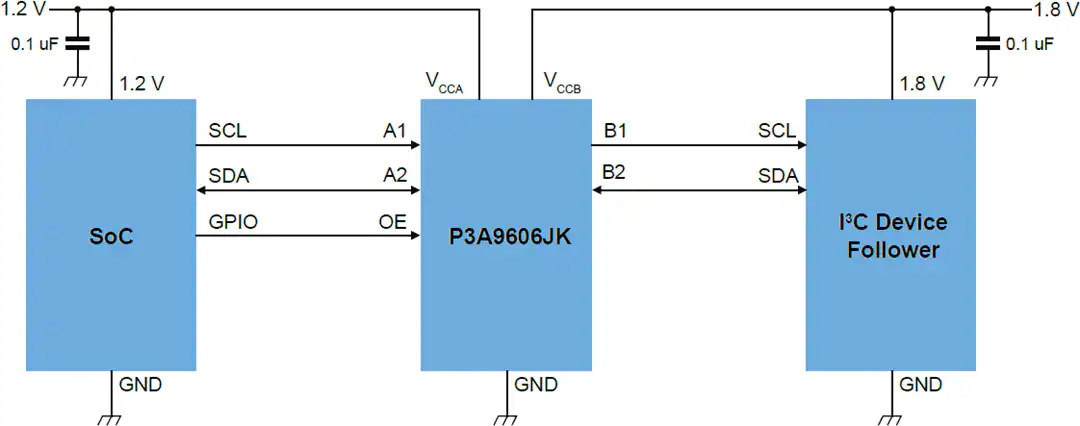

I3C应用电路

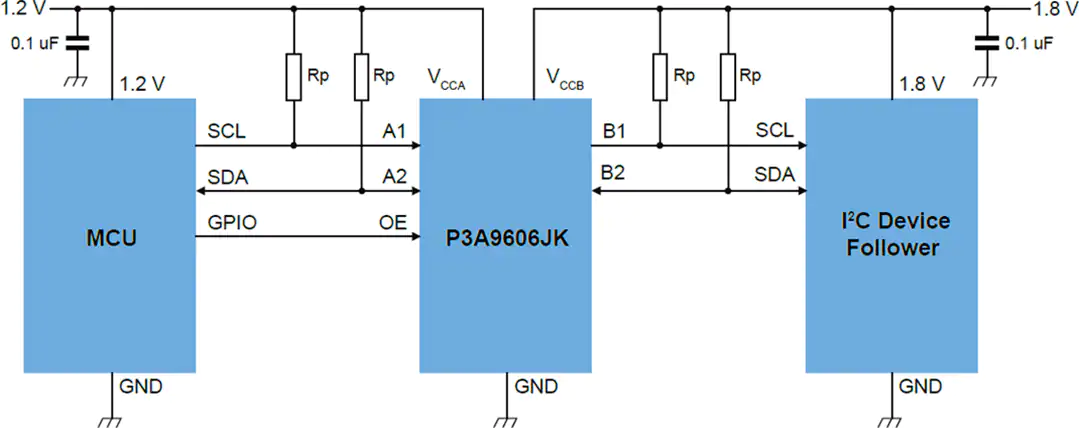

I2C应用电路

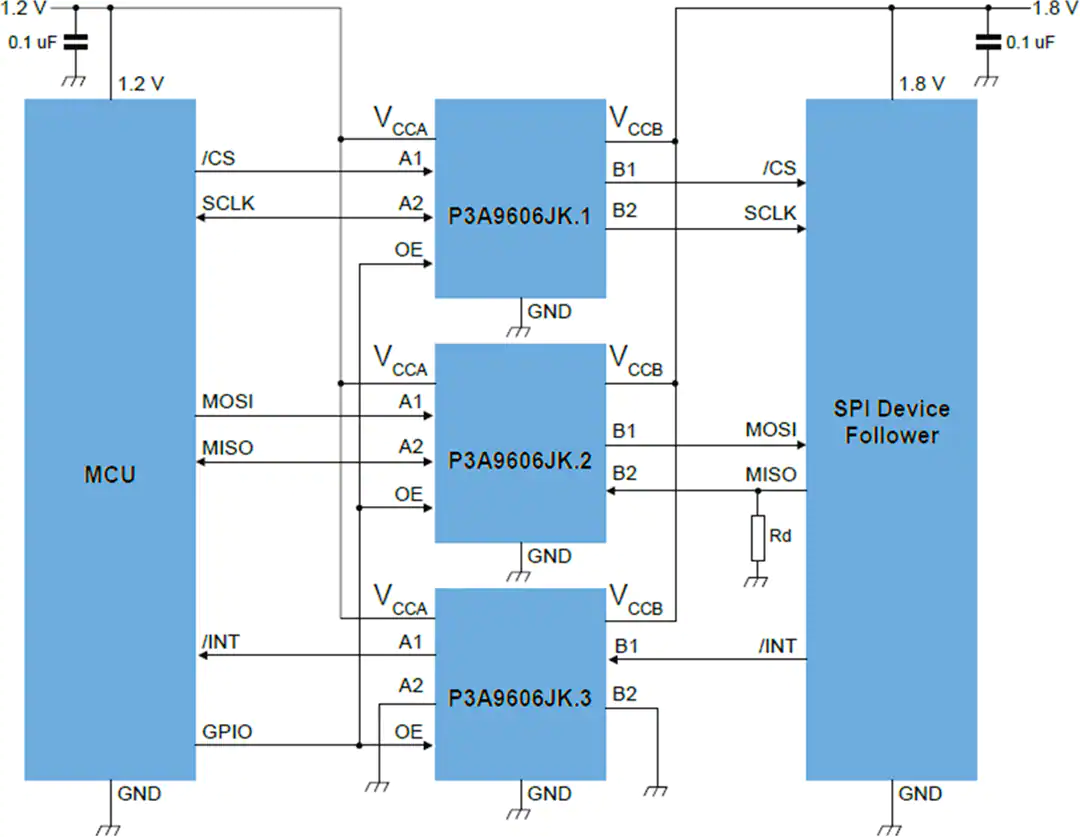

SPI应用电路
