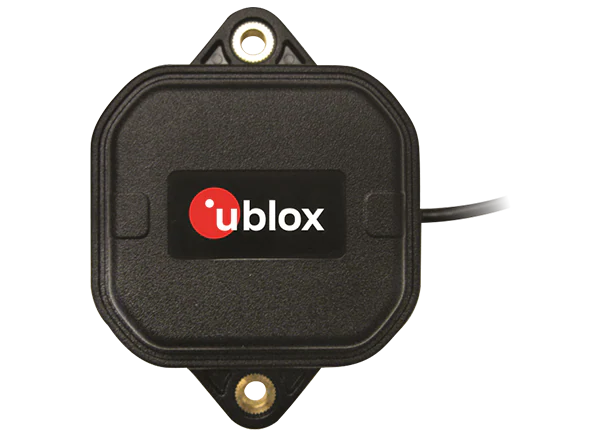

u-blox ANN高性能天线，可作为ANN- mb系列和ANN- ms系列天线器件使用。ANN-MB系列天线是L1/L2多波段高精度GNSS天线，旨在减少下一代高精度GNSS应用的上市时间。这些天线支持GPS、GLONASS、Galileo和北斗。紧凑的设计，优异的性价比，多用途的安装和连接器的选择为客户提供快速，简单，可靠的多波段天线解决方案。该ANN-MB天线包括一个RHCP双馈贴片天线元件，一个内置的高增益LNA与SAW预滤波，和一个5m天线电缆与三个连接器选项。

ANN-MS系列

ANN-MS系列天线是高性能有源GPS天线，集成了低噪声放大器(LNA)。供电电压范围为2.7V ~ 5.5V，工作温度范围为-40℃~ 85℃，湿度范围为40% RH ~ 95% RH。该ANN-MS天线具有低噪声、高增益覆盖和适用于安装在车顶上的磁性基座。

特性

• ANN-MB:


• 支持GPS、GLONASS、Galileo和北斗

• 快速简单的天线解决方案，高精度应用

• 多功能安装和连接器选项

• 最小的上市时间

• 紧凑的设计

• 优秀的性价比比

• IP67防水

• ANN-MS:

• 高性能有源GPS天线

• 内置低噪声放大器，增益29dB，噪声系数0.9dB

• 低噪声图

• 高增益的报道

• 快速简单的集成

规范

• -40°C至85°C的工作温度范围

• ANN-MB:

• L1乐队:

• L2 / E5b / B2I乐队:

• L5 / E5a / B2a / NavIC乐队:

• 1559兆赫到1606兆赫

• 1197兆赫到1249兆赫

• 1164兆赫到1188兆赫

• 频率:

• 直流电压范围3V至5V

• 15mA(典型)直流电流(5V)

• ANN-MS:

• 1575MHz±3MHz频率

• 20 mhz带宽

• 2.7V至5.5V直流电压范围

• 8.5mA(典型)，±4.5mA直流电流

• 40% RH ~ 95% RH的湿度范围

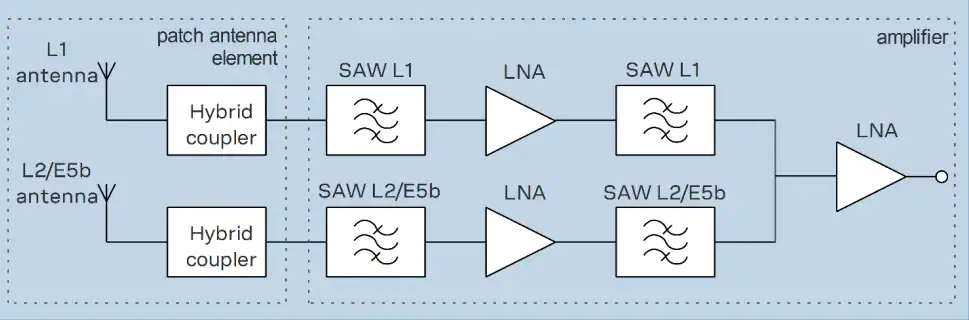

框图
