Phoenix Contact传感器/执行器盒设计用于直接连接传感器的开放电缆端，而无需剥离它们。这些设备具有QUICKON绝缘位移连接，允许不带连接器的传感器和执行器轻松和清晰的布线。分线盒提供了安全的领域与模铸外壳和高度的保护。这些设备提供了方便的信号线连接，无需连接器和节省时间的装配与绝缘位移连接。该分配器盒提供灵活的主电缆连接和电缆更换，如果维修与插件连接器罩。

特性

• 通过简单的诊断提高机器可用性

• 具有绝缘位移连接的装配省时

• 模制外壳，安全可靠，保护程度高

• 无需连接器即可轻松连接信号线

• 在使用插件连接器罩进行维修时，可灵活地进行主级连接和电缆更换

规范

• 环境温度范围为-30℃~ 80℃

• 10A总额定计数

• 5个职位数量

• 每个I/O信号的电流承载能力为2A

• 每个槽的载流容量为4A

• 1156006:

• 8个槽位

• 最大工作电压U(MAX) 30V DC

• 额定电压为24V DC

• 剥线长度7mm(信号)

• 1175447:

• 8个槽位

• 最大工作电压U(MAX) 60V DC

• 额定电压48V AC

• 剥线长度8mm(信号)

• 1175449:

• 8个槽位

• 最大工作电压U(MAX) 30V DC

• 额定电压为24V DC

• 剥线长度50mm(主缆)

• 1156004:

• 8个槽位

• 最大工作电压U(MAX) 60V DC

• 额定电压48V AC

• 剥线长度50mm(主缆)

• 1175445:

• 4个槽数

• 最大工作电压U(MAX) 60V DC

• 额定电压48V AC

• 剥线长度8mm(信号)

• 1175448:

• 4个槽数

• 最大工作电压U(MAX) 30V DC

• 额定电压为24V DC

• 剥线长度50mm(主缆)

• 1156003:

• 4个槽数

• 最大工作电压U(MAX) 60V DC

• 额定电压48V AC

• 剥线长度50mm(主缆)

• 1156005:

• 4个槽数

• 最大工作电压30V DC

• 额定电压为24V DC

• 剥线长度50mm(主缆)

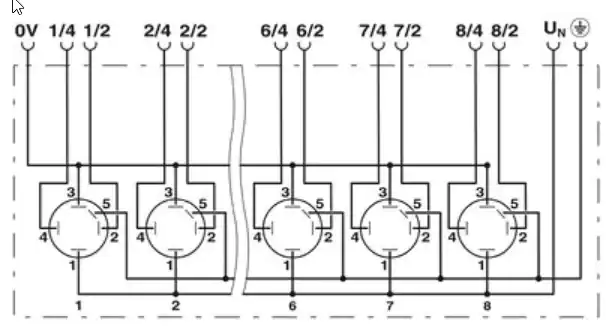

线路图
