Maxim MAX22005A 12通道模拟输入是一种工业级模拟输入电压模式设备，也可以配置为模拟输入电流模式设备，每个通道使用一个外部精密电阻。MAX22005A也可以作为一个可配置的模拟输入，使用外部精密电阻和低成本的开关每通道。输入通道可以用作12单端输入，6个差分输入，或多达8个多通道可配置差分输入。设备总共支持26种不同的配置。

MAX22005具有一个集成的24位delta-sigma ADC(模拟-数字转换器)，在所有通道之间共享。ADC可以与集成的5ppm/°C精度参考或外部参考一起使用。标准工业模拟输入电压范围转换为ADC输入电压范围使用高压，零漂移输入放大器。所有输入端口都有强大的保护，最高可达±36V反极性和±2kV浪涌脉冲，无需TVS二极管。

8个通用数字I/O (GPIO)端口用于普通使用，或者它们可以控制外部开关的可配置输入。

MAX22005是工厂校准的系统性能小于0.05% FSR的总未调整误差(TUE)超过温度。

主机通过高速30MHz SPI总线与MAX22005通信，进行所有配置和信息管理，并获取转换结果。可选的8位循环冗余校验(CRC)增强了SPI接口的可靠性，防止所有8位突发和所有双位错误。

Maxim Integrated MAX22005采用48引脚LGA封装，可在-40°C至+125°C的工业温度范围内工作。

特性

• 支持更健壮和可靠的系统

• 所有输入端口±36V高压保护

• 2kV HBM ESD保护所有引脚

• ±2kV电涌保护，外部5k欧姆电阻器

• 用于鲁棒串行通信的CRC检测

• 看门狗定时器

• 高度可配置的


• 支持多达26种不同的配置

• ±12.5V模拟输入电压模式

• 使用外部感应电阻的±25mA模拟输入电流模式

• 使用外部感应电阻和低成本开关的可配置输入

• 系统的准确性

• 0.02% FSR在25°C工厂校准

• 0.05% FSR从25°C工厂校准±50°C

• 最大输入漏电30nA

• 5 ppm /°C内部参考

• 附加功能

• 内部或外部ADC参考

• 八GPIO港口

• ±5V电源，低功耗48.5mW

• 30MHz SPI/QSPI/ dsp兼容的串行接口

• 工作温度-40℃~ +125℃

• 7.5mm x 7.0mm LGA-48包

应用程序

• 可编程逻辑控制器(PLC)

• 可编程自动化控制器(PAC)

• 分布式控制系统(DCS)

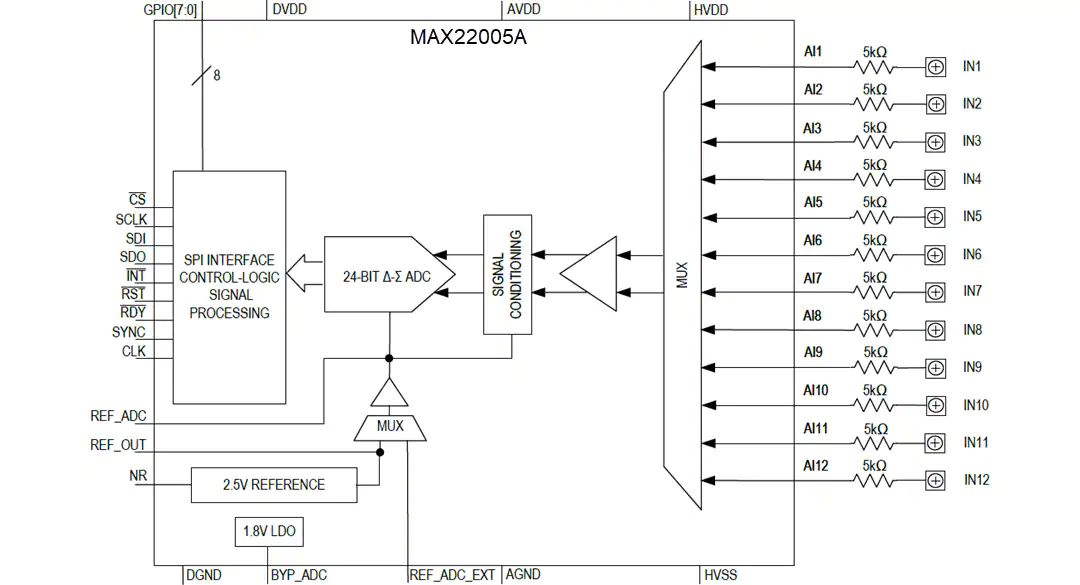

框图

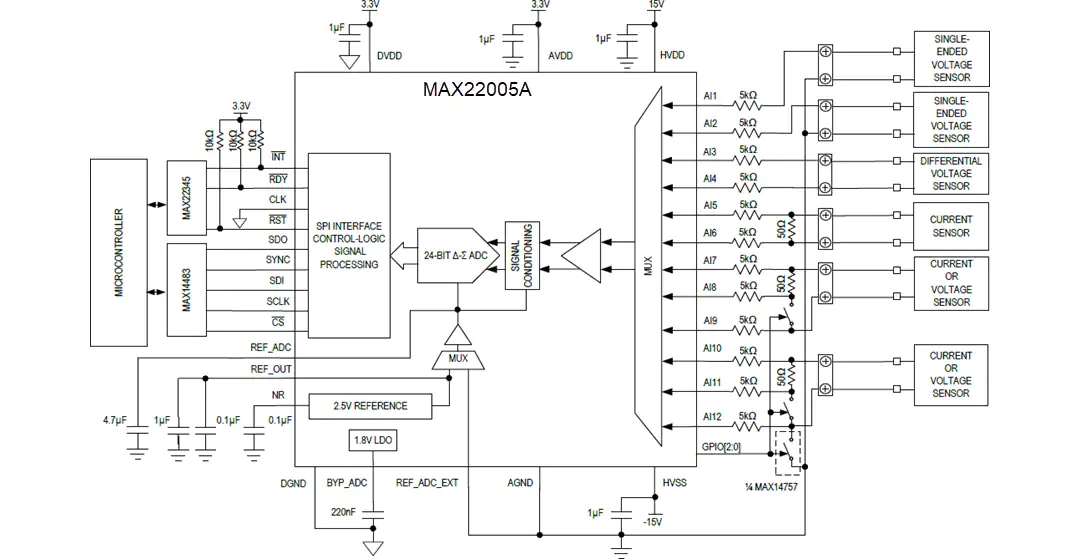

典型应用电路
