Maxim MAX16602 VR13。HC,AI core Voltage Regulator为AI core或Intel VR13提供高密度、灵活和可扩展的解决方案。HC服务器cpu。MAX16602采用耦合电感和智能功率级集成电路实现高效核心稳压器。它们具有增强的瞬态响应和低的静止电流。额外的单相输出使用单相智能电源级在系统中生成VSA轨道。该电路是一种高效的(8+1)多相同步降压变换器，具有广泛的状态和参数测量特性。该控制器还支持PWM并联控制多达16个相位。一个单一的，可扩展的PCB设计与适当的智能功率级IC选择被用于生产稳压器具有广泛的额定电流范围。

特性

• 功率密度高，效率高


• 智能电源级支持:MAX20778/A, MAX20779/A/B/C, MAX20780, MAX20790, MAX16604

• 顶级效率(1.8V(OUT)时最高效率为95.6%)

• 集成输入功率监控器

• 通过PMBus遥测


• 数字化可编程配置

• 输入电压、电流和功率监控

• 动力级温度监测和报告

• 先进的电源管理


• 自治phase-shedding

• 正交电流再平衡在瞬态期间的相电流平衡

• 低静电流-提高轻载和待机效率

• 保护功能


• 输入和偏置供电欠压保护

• 过电流保护

• 关键故障标志输出引脚

应用程序

• 大电流多相电压调节器

• AI核心和xpu

• VR13。HC cpu和内存

• 图形处理器

• 网络asic

• 服务器和工作站

• 企业存储

• 通讯及网络设备供应

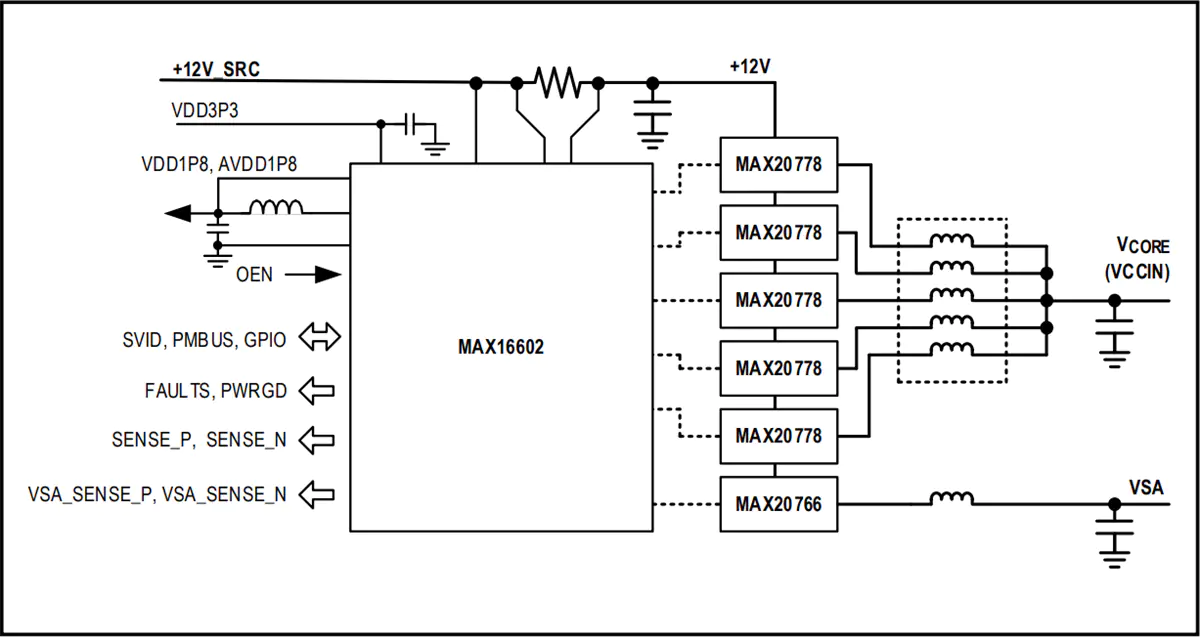

典型的操作电路
