Infineon Technologies EVAL-M7-HVIGBT-INV iMOTION MADK电源板是iMOTION 模块化应用设计工具包(MADK)平台的电源级评估板。它实现了基于IKD04N60RC2 TRENCHSTOP RC-D2 IGBT(绝缘栅双极晶体管)的三相逆变器。

英飞凌技术EVAL-M7-HVIGBT-INV电源板，与iMOTION MADK控制板结合使用，可实现各种电机控制系统的快速成型，可扩展的额定功率和工作电压。

EVAL-M7-HVIGBT-INV电源板适用于驱动风扇、泵和其他小型电机。功率板提供高达200W的输出功率，没有任何散热器，载波频率为8kHz。

特性

• 演示IKD04N60RC2 TRENCHSTOP RC-D2 IGBT

• 可使用电源级驱动三相电机

• 反向导IGBT，最大电压600V

• 额定输入电压

• 最大200W输出功率，无需冷却

• 机载EMI滤波器

• 带有挂钩的测试垫，用于连接标准示波器探头

• 标准MADK M7 32pin接口连接器

• 有成本效益的逆变器设计

• 高电气的鲁棒性

• 非常好的电磁干扰性能

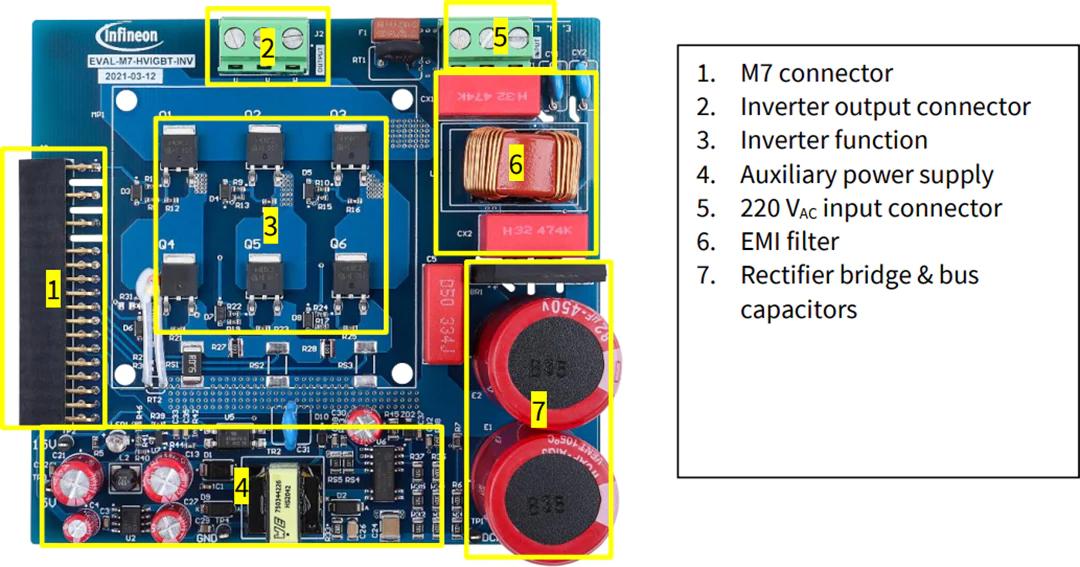

板布局

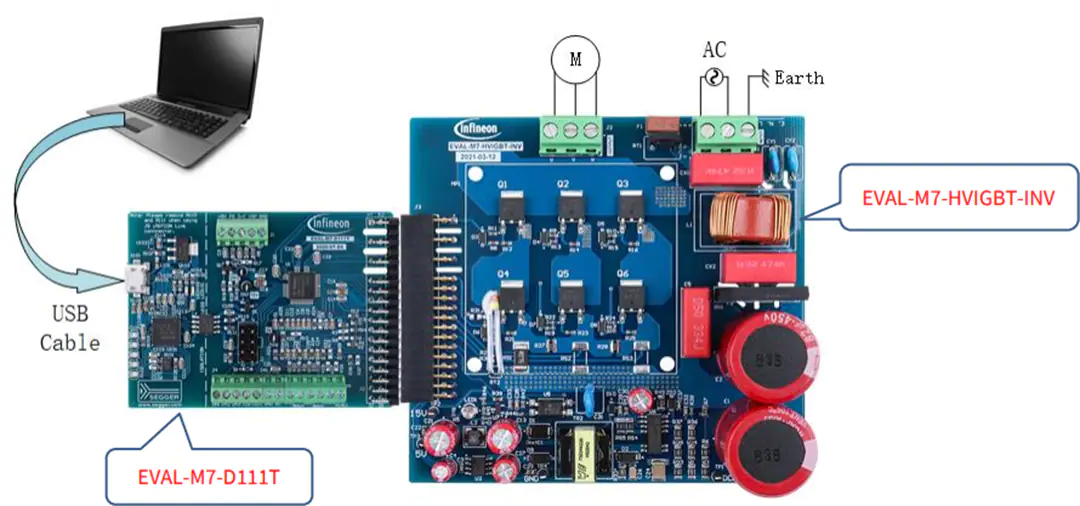

设置示例

框图
